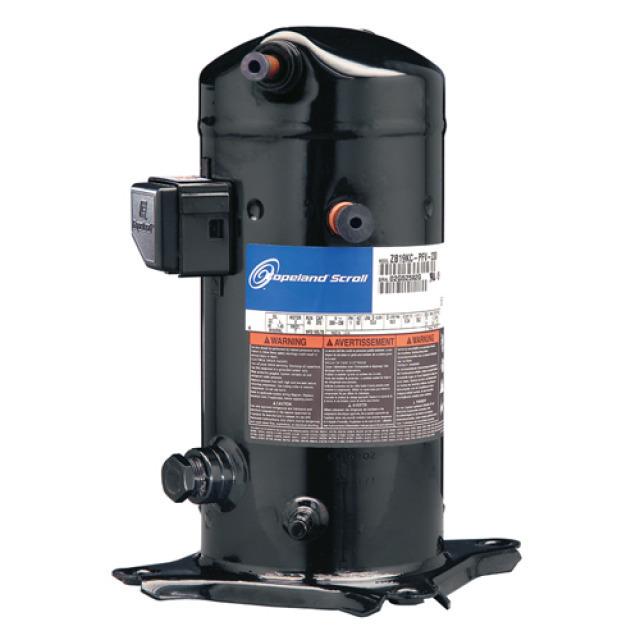

Copeland ZB29KCE-TFD-551 Scroll Verdichter Kompressor Kälte R404A/R448A/R449A

Copeland ZB29KCE-TFD-551 Scroll Verdichter Kompressor Kälte R404A/R448A/R449A

Der Copeland ZB29KCE-TFD-551 Scroll Verdichter ist für Mitteltemperatur-Kälteanwendungen konzipiert und bietet eine zuverlässige Lösung für verschiedene Kältemittel. Er zeichnet sich durch eine kompakte und leichte Bauweise aus, die ihn ideal für Kühlaggregate und Prozesskühlungen macht.

Copeland ZB- und ZBD-Scrollverdichter sind für Mitteltemperatur-Kälteanwendungen mit den Kältemitteln R407A/F/C, R448A/R449A, R404A, R134a, R450A und R513A ausgelegtDie ZB-Baureihe deckt einen Hubvolumenbereich von ca. 5,9 bis 87,5 m³/h abDie digitalen ZBD-Modelle ermöglichen eine stufenlose Leistungsmodulation, typischerweise von 10 bis 100 %Scrollverdichter von Copeland besitzen deutlich weniger bewegliche Teile als Hubkolbenverdichter und einen axial/radial nachgiebigen Spiralensatz, was sie besonders robust gegenüber Betriebsstörungen (z. B. Flüssigkeitsschlägen) machtDank kompakter, leichter Bauweise eignen sie sich ideal für Kühlaggregate, kompakte Kältesysteme und ProzesskühlungenDie Summit-Modelle (ca. 7–15 HP) sind auf hohe saisonale Effizienz ausgelegt und erreichen bis zu rund 15 % bessere Wirkungsgrade als vergleichbare halbhermetische KolbenverdichterBei Bedarf kann eine optionale Schallschutzhaube den Geräuschpegel um bis zu ca. 10 dB(A) reduzierenWesentliche Merkmale: axiale und radiale Nachgiebigkeit der Scrolls für hohe Zuverlässigkeit und EffizienzWesentliche Merkmale: breiter Betriebsbereich mit niedrigen Kondensationstemperaturen und schnellen AbkühlleistungenWesentliche Merkmale: hohe saisonale Wirkungsgrade, optimiert für typische BetriebspunkteWesentliche Merkmale: geringes Gewicht und kompakte Bauform, bis zu etwa halb so schwer wie vergleichbare halbhermetische KolbenverdichterWesentliche Merkmale: optionale Schallschutzhaube mit zusätzlicher GeräuschreduzierungWesentliche Merkmale: digitale ZBD-Modelle für stufenlose Leistungsmodulation (ca. 10–100 %)Wesentliche Merkmale: ein Verdichtertyp für mehrere Kältemittel (R407A/F/C, R448A/R449A, R404A, R134a, R450A, R513A)Maximal zulässiger Betriebsüberdruck (PS): ZB15 bis ZB45: ND 21 bar(g) / HD 32 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZB50 bis ZB114: ND 22,6 bar(g) / HD 32 bar(g)Maximal zulässiger Betriebsüberdruck (PS): Digital ZBD: ND 21 bar(g) / HD 28,8 bar(g)Maximal zulässiger Betriebsüberdruck (PS): Summit ZBD: ND 22,6 bar(g) / HD 32 bar(g)

Technische Details

• Anwendungsbereich MBP
• Anzahl Phasen: 3
• Bauart: Hermetisch
• COP: 2,01
• dbA @ 1m: 58
• dbA: 72
• Druckleitung (Zoll): 1"
• Elektronik: inkl
• Frequenz: 50-60 Hz
• Gewicht: 28,5
• Hubvolumen: 11,4 m³/h
• Kälteleistung (kW): 6,62
• Kältemittel: R134A
• Kältemittel: R22
• Kältemittel: R404A
• Kältemittel: R407A
• Kältemittel: R407C
• Kältemittel: R407F
• Kältemittel: R448A
• Kältemittel: R449A
• Kältemittel: R450A
• Kältemittel: R513A
• Leistung bei Betriebsbedingungen: -10°C evap, temp,; 45°C cond, temp,; 20 °C suction gas return; 0 K subcooling for R-404A at 50 Hz
• Leistungsaufnahme [kW]: 3,29
• Max. Betriebsstrom (A): 10
• max. Betriebsüberdruck ND/HD [bar(g)]: 21/32
• Motorcode: TFD
• Öl: vorgefüllt
• Ölmenge (l): 1,5
• Öltyp: POE
• Produktfamilie: ZB
• Saugleitung (Zoll): 1 1/4"
• Schutzart: IP21
• Verdichtungsart: Scroll
• Versorgungsspannung: 380-420V
• Versorgungsspannung: 460V

Vorteile und Nutzen

• Hohe Zuverlässigkeit und Effizienz durch axiale und radiale Nachgiebigkeit der Scrolls
• Breiter Betriebsbereich mit niedrigen Kondensationstemperaturen und schnellen Abkühlleistungen
• Geringes Gewicht und kompakte Bauform, was die Installation erleichtert
• Optionale Schallschutzhaube zur Geräuschreduzierung für einen leiseren Betrieb

Info:

• Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.
• Elektronik: Die Elektronik ist im Lieferumfang enthalten.
