Scroll Verdichter

Scroll-Verdichter kommen sehr häufig in Klimaanwendungen vor - ihre klassische Anwendung ist der Kühler. Insbesondere im Bereich Wärmepumpen erobert der Scrollkompressor zunehmend Marktanteile. Generell gibt es Scroll-Kompressoren aber auch für die normale Kühlung.

Was sind Scroll Verdichter?

Scroll Verdichter, auch als Scroll Kompressoren bezeichnet, sind ein spezieller Typ von Verdichtern, die das Prinzip des Scroll-Mechanismus verwenden, um Kältemittel zu komprimieren. Dieser Mechanismus nutzt eine spiralförmige Schaufel und eine fixe Schaufel, die sich gegeneinander bewegen, um das Kältemittel durch Kompression zu verdichten.

Tipp

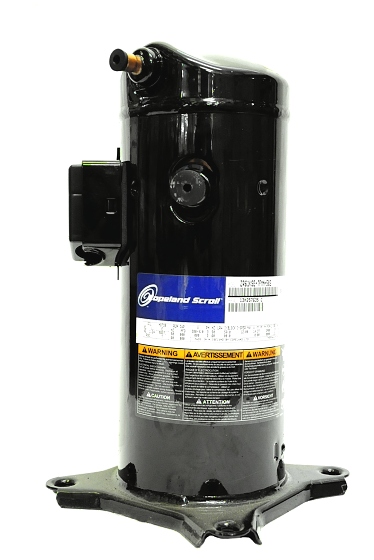

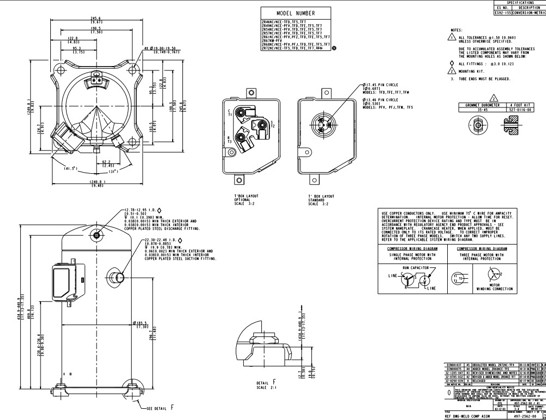

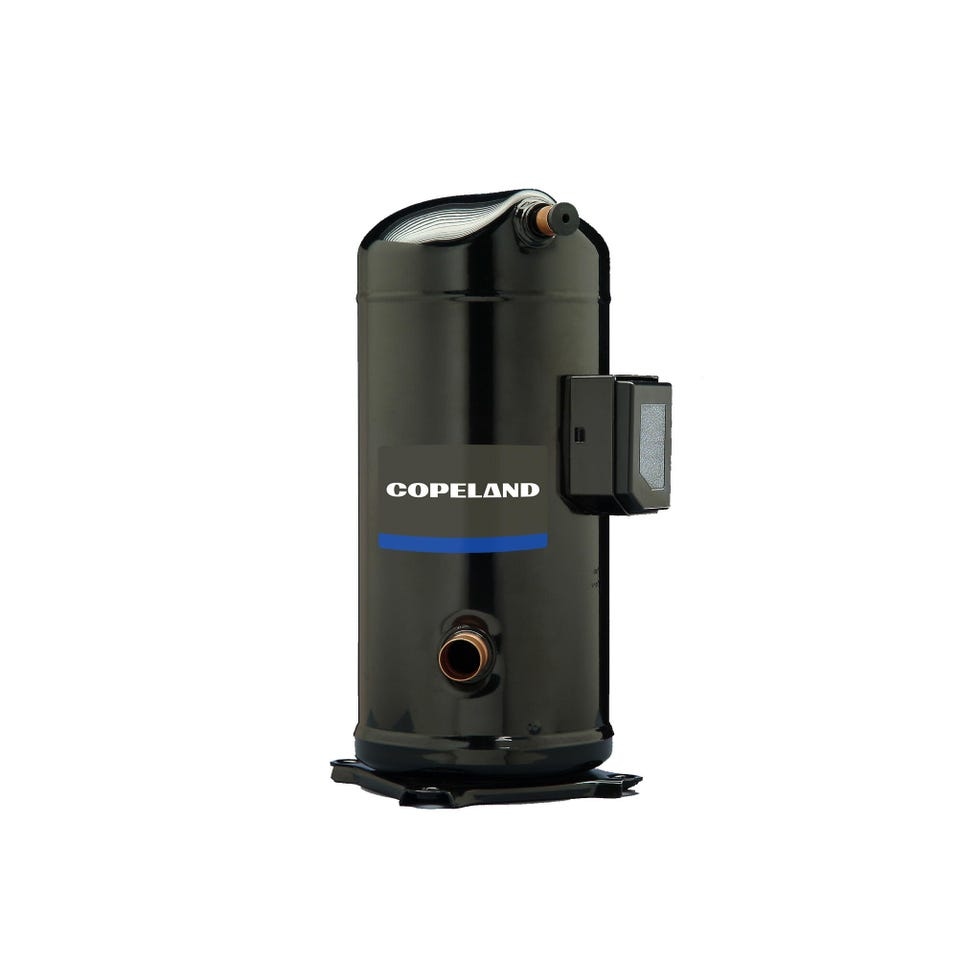

Verdichter Copeland Scroll ZR61KCE-TFD 522, R22, R407C, 380 - 420 V

47-32ZR61


Kältemittel	R22 , R407C , R507A
Abmessungen ( Länge × Breite × Höhe )	24,10 × 24,70 × 45,10 cm
Anwendungsbereich	HBP
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Einsatzgebiet	Wärmepumpe, Heizung, Kühlung, Klima
Förder- und Saugvolumen (m3)	14,4
Hubvolumen	82.59
Kompressortyp	Scroll
Kondensationstemperatur	40 °C
Leistungsbereich (C)	-20 C bis +12,5 C
Leistungsbereich (PS)	4-6
Leistungsbereich (W)	10 - 15 kW
Max. Anlaufstrom (A)	65
Max. Betriebsstrom (A)	11
Messbedingungen	EN12900
Saugleitung (Zoll)	7/8
Saugseite	7/8"
Spannung	380-420V
Typ / Serie	ZR108KCE-TFD-455 , ZR250KCE-TWD-522 , ZR81KCE-TFD-422 , ZB21KCE-TFD-940 , ZB30KCE-TFD-991 , ZB45KCE-TFD-991 , ZB95K5E-TFD-567 , ZR11KCE-TWD-522 , ZR11M3E-TWD 551 , ZR125KCE-TFD-950 , ZR12M3E-TWD 551 , ZR16M3E-TWD-961 , ZR190KCE-TFD-950 , ZR21K5E-TFD 622 , ZR22K3E-TFD-930 , ZR28K3E TFD 522 , ZR28K3E-PFJ-930 , ZR34K3E PFJ 522 , ZR34K3E-PFJ 522 , ZR34K3E-TFD-930 , ZR40K3E-TFD-930 , ZR48K3E PFJ 522 , ZR48K3E-TFD-930 , ZR61KCE-TFD-950 , ZR61KSE-TFMN-502 5G , ZR72KCE-TFD-950 , ZR81KCE-TFD-950 , ZRD48-KRE-TFD-522 , ZRD61-KCE-TFD-422 , ZRD72-KCE-TFD-422 , ZRD81KCE-TFD-422 , ZR125KCE-TFD-425 , ZR125KCE-TFD-455 , ZR125KCE-TFD-522 , ZR144KCE-TFD-425 , ZR144KCE-TFD-455 , ZR160KCE-TFD-425 , ZR160KCE-TFD-455 , ZR16KCE-TWD-551 , ZR18K5E-PFJ-622 , ZR190KCE-TFD-425 , ZR190KCE-TFD-455 , ZR19KCE-TWD-961 , ZR22KCE-PFJ-522 , ZR22KCE-TFD-522 , ZR28KCE-PFJ-522 , ZR28KCE-TFD-522 , ZR310KCE-TFD-522 , ZR310KCE-TWD-523 , ZR34KCE-TFD-522 , ZR380KCE-TWD-523 , ZR40KCE-PFJ-522 , ZR40KCE-TFD-522 , ZR42KCE-TFD-522 , ZR48KCE-PFJ-522 , ZR48KCE-TFD-422 , ZR48KCE-TFD-522 , ZR61KCE-PFZ-522 , ZR61KCE-TFD-422 , ZR61KCE-TFD-522 , ZR61KCE-TFMN-502 , ZR72KCE-TFD-422 , ZR72KCE-TFD-522 , ZR81KCE-TFD-522 , ZR90KCE-TWD-551 , ZR94KCE-TFD-455
dbA @ 1m	60
Ölmenge (l)	1,66

Varianten ab 566,10 €*

Ab 791,10 €*

Details

Tipp

Verdichter Copeland Scroll ZR40K3E-TFD 522, R22, R407C, 380 - 420 V

47-32ZR40


Kältemittel	R22 , R407C , R507A
Abmessungen ( Länge × Breite × Höhe )	24,20 × 24,20 × 40,00 cm
Anwendungsbereich	HBP
Kälteleistung (W) bei To 0°C	7650
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Einsatzgebiet	Kühlung, Klima
Förder- und Saugvolumen (m3)	9,4
Hubvolumen	54.14
Kompressortyp	Scroll
Kondensationstemperatur	40 °C
Leistungsbereich (C)	-20 C bis +12,5 C
Leistungsbereich (PS)	2-4
Leistungsbereich (W)	7 - 10 kW
Max. Anlaufstrom (A)	46
Max. Betriebsstrom (A)	7
Messbedingungen	EN12900
Saugleitung (Zoll)	3/4
Spannung	380-420V
Typ / Serie	ZR108KCE-TFD-455 , ZR250KCE-TWD-522 , ZR81KCE-TFD-422 , ZB21KCE-TFD-940 , ZB30KCE-TFD-991 , ZB45KCE-TFD-991 , ZB95K5E-TFD-567 , ZR11KCE-TWD-522 , ZR11M3E-TWD 551 , ZR125KCE-TFD-950 , ZR12M3E-TWD 551 , ZR16M3E-TWD-961 , ZR190KCE-TFD-950 , ZR21K5E-TFD 622 , ZR22K3E-TFD-930 , ZR28K3E TFD 522 , ZR28K3E-PFJ-930 , ZR34K3E PFJ 522 , ZR34K3E-PFJ 522 , ZR34K3E-TFD-930 , ZR40K3E-TFD-930 , ZR48K3E PFJ 522 , ZR48K3E-TFD-930 , ZR61KCE-TFD-950 , ZR61KSE-TFMN-502 5G , ZR72KCE-TFD-950 , ZR81KCE-TFD-950 , ZRD48-KRE-TFD-522 , ZRD61-KCE-TFD-422 , ZRD72-KCE-TFD-422 , ZRD81KCE-TFD-422 , ZR125KCE-TFD-425 , ZR125KCE-TFD-455 , ZR125KCE-TFD-522 , ZR144KCE-TFD-425 , ZR144KCE-TFD-455 , ZR160KCE-TFD-425 , ZR160KCE-TFD-455 , ZR16KCE-TWD-551 , ZR18K5E-PFJ-622 , ZR190KCE-TFD-425 , ZR190KCE-TFD-455 , ZR19KCE-TWD-961 , ZR22KCE-PFJ-522 , ZR22KCE-TFD-522 , ZR28KCE-PFJ-522 , ZR28KCE-TFD-522 , ZR310KCE-TFD-522 , ZR310KCE-TWD-523 , ZR34KCE-TFD-522 , ZR380KCE-TWD-523 , ZR40KCE-PFJ-522 , ZR40KCE-TFD-522 , ZR42KCE-TFD-522 , ZR48KCE-PFJ-522 , ZR48KCE-TFD-422 , ZR48KCE-TFD-522 , ZR61KCE-PFZ-522 , ZR61KCE-TFD-422 , ZR61KCE-TFD-522 , ZR61KCE-TFMN-502 , ZR72KCE-TFD-422 , ZR72KCE-TFD-522 , ZR81KCE-TFD-522 , ZR90KCE-TWD-551 , ZR94KCE-TFD-455
dbA @ 1m	57
Ölmenge (l)	1,1

Varianten ab 566,10 €*

Ab 692,10 €*

Details

Tipp

Verdichter Copeland Scroll ZR72KCE-TFD 522, R22, R407C, 380 - 420 V

47-32ZR72


Kältemittel	R22 , R407C , R507A
Abmessungen ( Länge × Breite × Höhe )	24,20 × 24,20 × 43,80 cm
Anwendungsbereich	HBP
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Einsatzgebiet	Kühlung, Klima
Förder- und Saugvolumen (m3)	17,1
Hubvolumen	98.5
Kompressortyp	Scroll
Kondensationstemperatur	40 °C
Leistungsbereich (C)	-20 C bis +12,5 C
Leistungsbereich (PS)	4-6
Leistungsbereich (W)	10 - 15 kW
Max. Anlaufstrom (A)	74
Max. Betriebsstrom (A)	13
Messbedingungen	EN12900
Saugleitung (Zoll)	7/8
Saugseite	7/8"
Spannung	380-420V
Typ / Serie	ZR108KCE-TFD-455 , ZR250KCE-TWD-522 , ZR81KCE-TFD-422 , ZB21KCE-TFD-940 , ZB30KCE-TFD-991 , ZB45KCE-TFD-991 , ZB95K5E-TFD-567 , ZR11KCE-TWD-522 , ZR11M3E-TWD 551 , ZR125KCE-TFD-950 , ZR12M3E-TWD 551 , ZR16M3E-TWD-961 , ZR190KCE-TFD-950 , ZR21K5E-TFD 622 , ZR22K3E-TFD-930 , ZR28K3E TFD 522 , ZR28K3E-PFJ-930 , ZR34K3E PFJ 522 , ZR34K3E-PFJ 522 , ZR34K3E-TFD-930 , ZR40K3E-TFD-930 , ZR48K3E PFJ 522 , ZR48K3E-TFD-930 , ZR61KCE-TFD-950 , ZR61KSE-TFMN-502 5G , ZR72KCE-TFD-950 , ZR81KCE-TFD-950 , ZRD48-KRE-TFD-522 , ZRD61-KCE-TFD-422 , ZRD72-KCE-TFD-422 , ZRD81KCE-TFD-422 , ZR125KCE-TFD-425 , ZR125KCE-TFD-455 , ZR125KCE-TFD-522 , ZR144KCE-TFD-425 , ZR144KCE-TFD-455 , ZR160KCE-TFD-425 , ZR160KCE-TFD-455 , ZR16KCE-TWD-551 , ZR18K5E-PFJ-622 , ZR190KCE-TFD-425 , ZR190KCE-TFD-455 , ZR19KCE-TWD-961 , ZR22KCE-PFJ-522 , ZR22KCE-TFD-522 , ZR28KCE-PFJ-522 , ZR28KCE-TFD-522 , ZR310KCE-TFD-522 , ZR310KCE-TWD-523 , ZR34KCE-TFD-522 , ZR380KCE-TWD-523 , ZR40KCE-PFJ-522 , ZR40KCE-TFD-522 , ZR42KCE-TFD-522 , ZR48KCE-PFJ-522 , ZR48KCE-TFD-422 , ZR48KCE-TFD-522 , ZR61KCE-PFZ-522 , ZR61KCE-TFD-422 , ZR61KCE-TFD-522 , ZR61KCE-TFMN-502 , ZR72KCE-TFD-422 , ZR72KCE-TFD-522 , ZR81KCE-TFD-522 , ZR90KCE-TWD-551 , ZR94KCE-TFD-455
dbA @ 1m	61
Ölmenge (l)	1,77

Varianten ab 566,10 €*

Ab 891,00 €*

Details

Tipp

Verdichter Copeland Scroll ZB38KCE-TFD-551, R404A, 380-420V

47-32ZB38


Kältemittel	R22 , R134a \| R404A , R404A , R407A , R407C , R407F , R507A
Abmessungen ( Länge × Breite × Höhe )	24,20 × 24,20 × 43,80 cm
Anwendungsbereich	MBP
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1
Einsatzgebiet	Kühlung
Förder- und Saugvolumen (m3)	14,4
Hubvolumen	82.94
Hubvolumen (cm3)	82,94
Kondensationstemperatur	45 °C
Leistungsbereich (PS)	4-6
Leistungsbereich (W)	7 - 10 kW
Max. Anlaufstrom (A)	65,5
Max. Betriebsstrom (A)	12,8
Messbedingungen	EN12900
Spannung	380-420V
dbA @ 1m	61
Ölmenge (l)	1,9

Ab 1.161,00 €*

Details

Tipp

Verdichter Danfoss HRP060T4LP6, 380-460V, 50/60Hz, AC, R407C

47-32HRP060T4LP6

959,00 €*

Schallschutzhaube für Verdichter Copeland Scroll ZH13KVE-TFD 526

47-32ZH13-KRYT

54,90 €*

Tipp

Verdichter Copeland Scroll ZH26K4E-TFD 524, R407C, R134A, 380-420V

47-32ZH26-K4E


Kältemittel	R407C , R410A , R507A
Abmessungen ( Länge × Breite × Höhe )	24,30 × 24,20 × 40,00 cm
Anwendungsbereich	HBP
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Einsatzgebiet	Wärmepumpe, Heizung
Förder- und Saugvolumen (m3)	10
Hubvolumen	57.31
Kompressortyp	Scroll
Kondensationstemperatur	50 °C
Leistungsbereich (PS)	2-4
Leistungsbereich (W)	7 - 10 kW
Max. Anlaufstrom (A)	46
Max. Betriebsstrom (A)	7
Messbedingungen	EN12900
Saugleitung (Zoll)	3/4
Spannung	380-420V
Typ / Serie	ZH05KCE-TFM-524 , ZH06KCE-TFM-524 , ZH09KCE-TFM-524 , ZH09KVE-TFD-526 , ZH11KCE-TWD-524 , ZH12KCE-TFM-524 , ZH13KVE-TFD-526 , ZH150KCE-TWD-522 , ZH15K4E-TFD-524 , ZH15KCE-TFM-524 , ZH18KVE-TFD-426 , ZH18KVE-TFD-526 , ZH19KCE-TFM-524 , ZH21K4E-TFD-524 , ZH24KVE-TFD-526 , ZH24KVE-TWD-526 , ZH26K4E-TFD-524 , ZH30K4E-TFD-424 , ZH30K4E-TFD-524 , ZH33KVE-TWD-526 , ZH38K4E-TFD 424 , ZH38K4E-TFD-524 , ZH40KVE-TFD-526 , ZH40KVE-TWD-526 , ZH45K4E-TFD-424 , ZH45K4E-TFD-524 , ZH48KVE-TFD-526 , ZH48KVE-TWD-526 , ZH56K4E-TWD-524 , ZH75K4E-TWD-524 , ZH92K4E-TWD-524
dbA @ 1m	63
Ölmenge (l)	3,1

Varianten ab 669,00 €*

Ab 692,10 €*

Details

Tipp

Verdichter Copeland Scroll ZW34KSE-TFP-582 EVI, R22, R407C, 380 - 420V

47-32ZW34KSE-TFP-582

779,00 €*

Tipp

Verdichter Copeland Scroll ZR48K3E-TFD 522, R22, R407C, 380 - 420 V

47-32ZR48


Kältemittel	R22 , R407C
Abmessungen ( Länge × Breite × Höhe )	24,20 × 24,20 × 41,70 cm
Anwendungsbereich	HBP
Kälteleistung (W) bei To 0°C	9400
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Einsatzgebiet	Klima
Förder- und Saugvolumen (m3)	11,4
Hubvolumen	66.24
Kompressortyp	Scroll
Kondensationstemperatur	40 °C
Leistungsbereich (PS)	2-4
Leistungsbereich (W)	10 - 15 kW
Max. Anlaufstrom (A)	50
Max. Betriebsstrom (A)	10
Messbedingungen	EN12900
Saugleitung (Zoll)	7/8
Saugseite	7/8"
Spannung	380-420V
Typ / Serie	ZR108KCE-TFD-455 , ZR250KCE-TWD-522 , ZR81KCE-TFD-422 , ZB21KCE-TFD-940 , ZB30KCE-TFD-991 , ZB45KCE-TFD-991 , ZB95K5E-TFD-567 , ZR11KCE-TWD-522 , ZR11M3E-TWD 551 , ZR125KCE-TFD-950 , ZR12M3E-TWD 551 , ZR16M3E-TWD-961 , ZR190KCE-TFD-950 , ZR21K5E-TFD 622 , ZR22K3E-TFD-930 , ZR28K3E TFD 522 , ZR28K3E-PFJ-930 , ZR34K3E PFJ 522 , ZR34K3E-PFJ 522 , ZR34K3E-TFD-930 , ZR40K3E-TFD-930 , ZR48K3E PFJ 522 , ZR48K3E-TFD-930 , ZR61KCE-TFD-950 , ZR61KSE-TFMN-502 5G , ZR72KCE-TFD-950 , ZR81KCE-TFD-950 , ZRD48-KRE-TFD-522 , ZRD61-KCE-TFD-422 , ZRD72-KCE-TFD-422 , ZRD81KCE-TFD-422 , ZR125KCE-TFD-425 , ZR125KCE-TFD-455 , ZR125KCE-TFD-522 , ZR144KCE-TFD-425 , ZR144KCE-TFD-455 , ZR160KCE-TFD-425 , ZR160KCE-TFD-455 , ZR16KCE-TWD-551 , ZR18K5E-PFJ-622 , ZR190KCE-TFD-425 , ZR190KCE-TFD-455 , ZR19KCE-TWD-961 , ZR22KCE-PFJ-522 , ZR22KCE-TFD-522 , ZR28KCE-PFJ-522 , ZR28KCE-TFD-522 , ZR310KCE-TFD-522 , ZR310KCE-TWD-523 , ZR34KCE-TFD-522 , ZR380KCE-TWD-523 , ZR40KCE-PFJ-522 , ZR40KCE-TFD-522 , ZR42KCE-TFD-522 , ZR48KCE-PFJ-522 , ZR48KCE-TFD-422 , ZR48KCE-TFD-522 , ZR61KCE-PFZ-522 , ZR61KCE-TFD-422 , ZR61KCE-TFD-522 , ZR61KCE-TFMN-502 , ZR72KCE-TFD-422 , ZR72KCE-TFD-522 , ZR81KCE-TFD-522 , ZR90KCE-TWD-551 , ZR94KCE-TFD-455
dbA @ 1m	57
Ölmenge (l)	1,36

Varianten ab 566,10 €*

Ab 692,10 €*

Details

Tipp

Verdichter / Kompressor Copeland ZP54K5E TFD 522

07-ZP54K5ETFD522


Kältemittel	R410A
Anwendungsbereich	HBP

889,00 €*

Details

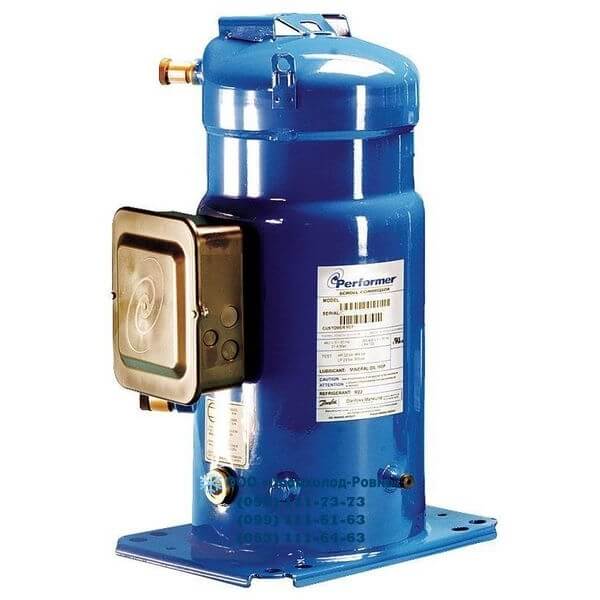

Kompressor Maneurop-Modellreihe SZ

V-Kompressor Maneurop-SZ


Kältemittel	R134a , R404a , R407C
Anwendungsbereich	HBP , HMBP , MBP
Modellreihe	SZ
Typ / Serie	SZ090-S4VC , SZ100-4VI , SZ110-4VI , SZ110-S4VC , SZ115-4RI , SZ120-4VI , SZ125-4RI , SZ125-S4RC , SZ160-4RAI , SZ160-T4RC , SZ161-4VAI , SZ175-4RI , SZ175-S4RM , SZ185S4RC , SZ300-A4PBI , SZ380-A4CAI

Ab 1.490,00 €*

Details

Tipp

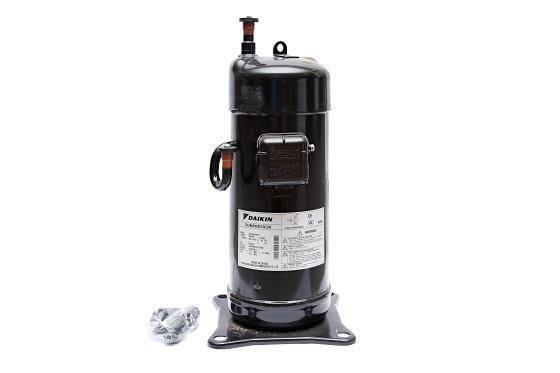

SCROLLVERDICHTER DAIKIN, JT160L-P8Y1, 57016 BTU, R410, 380 V, 50/60 HZ

47-32JT160L-P8Y1


Kältemittel	R407C , R410A
Anschlussgröße	16 mm
Bauart	Hermetisch , Scroll
Btu/h	56970
COP	3,5
Druckleitung (mm)	16
Hubvolumen	568
Hubvolumen (cm3)	56,8
Leistung (Btu/h)	30.000-60.000 Btu/h
Leistungsbereich (PS)	4-6
Leistungsbereich (W)	10 - 15 kW
Max. Betriebsstrom (A)	8,3
Saugleitung (mm)	19,17
Spannung	400V

669,00 €*

Details

Tipp

Verdichter Copeland Scroll ZP61 K5E-TFD-522, R410A, 380 V, 50 Hz

47-32ZP61


Kältemittel	R410A
Abmessungen ( Länge × Breite × Höhe )	24,50 × 24,90 × 44,00 cm
Anwendungsbereich	HBP
Leistung (W)	13100
Kälteleistung (W) bei To -10°C	8350
Kälteleistung (W) bei To -5°C	15200
Kälteleistung (W) bei To 0°C	12600
Kälteleistung (W) bei To 5°C	10350
Kälteleistung (W) bei To 10°C	18100
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Förder- und Saugvolumen (m3)	10,1
Hersteller	Copeland , Copeland Emerson
Hubvolumen	57.02
Info	Öl vorgefüllt
Kondensationstemperatur	40 °C
Leistungsbereich (PS)	4-6
Leistungsbereich (W)	10 - 15 kW
Max. Anlaufstrom (A)	64
Max. Betriebsstrom (A)	12
Messbedingungen	EN12900
Nennleistung (PS)	5
Saugleitung (Zoll)	7/8
Saugseite	7/8"
Serie	ZP
Spannung	380V
Stromversorgung	400 V
Typ / Serie	ZP103KCE-TFD-425 , ZP104 KCE-TFD-455 , ZP104KCE TFD 455 , ZP122 KCE-TFD-455 , ZP182KCE-TFD-977 , ZP233 KZE TED 456 , ZP233 KZE-TED-661 , ZP235KCE-TWD522 , ZP23K3E-TFD-522 , ZP292 KZE-456 , ZP293KZE-TED-456 , ZP31KSE PFZ 522 , ZP36K5E TFD 522 , ZP54 K5E-TFD-422 , ZP54 KSE-TFMN-422 , ZP54K5E TFD 422 , ZP61 K5E-TFD-522 , ZP90KCE TFD 455 , ZPD 91 KCE-TFD-422 , ZPD122 KCE-TFD-455 , ZPD137 KCE-TFD-455 , ZPD154KCE-TFD-455 , ZPD182KCE-TFD-455 , ZPD72KCE-TFD-422 , ZP103KCE-TFD-552 , ZP104KCE-TFD-455 , ZP122KCE-TFD-455 , ZP137KCE-TFD-425 , ZP137KCE-TFD-455 , ZP154KCE-TFD-455 , ZP154KCE-TFD-477 , ZP154KQE-TFD-477 , ZP182KCE-TFD-455 , ZP182KCE-TFD-477 , ZP24K5E-PFJ-522 , ZP24KCE-TFM-522 , ZP26KCE-PFJ-522 , ZP26KCE-TFD-522 , ZP295KCE-TWD-522 , ZP29K5E-TFD-522 , ZP31K5E-TFD-522 , ZP31KCE-TFM-523 , ZP32KCE-PFJ-522 , ZP32KCE-TFD-522 , ZP36KCE-PFZN-524 , ZP36KCE-TFM-522 , ZP385KCE-TWD-522 , ZP41KCE-TFM-522 , ZP42K5E-PFJ-522 , ZP42KCE-TFD-522 , ZP42KCE-TFM-522 , ZP485KCE-TWD-522 , ZP54KCE-TFD-422 , ZP54KCE-TFD-522 , ZP61KCE-TFD-422 , ZP61KCE-TFD-522 , ZP67KCE-TFD-522 , ZP72KCE-TFD-422 , ZP72KCE-TFD-522 , ZP81KCE-TFD-523 , ZP83KCE-TFD-422 , ZP83KCE-TFD-522 , ZP90KCE-TFD-522 , ZP91KCE-TFD-422 , ZP94KCE-TFD-522
Verdichterart	Scroll
Verflüssigungssätze Verdichter	Verdichter
dbA @ 1m	60
Ölmenge (l)	1,66

Ab 891,00 €*

Details

Tipp

Verdichter Copeland Scroll ZR34K3E-TFD 522, R22, R407C, 380 - 420 V

47-32ZR34


Kältemittel	R22 , R407C
Abmessungen ( Länge × Breite × Höhe )	24,20 × 24,20 × 38,60 cm
Anwendungsbereich	HBP
Kälteleistung (W) bei To 0°C	6450
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Einsatzgebiet	Klima
Förder- und Saugvolumen (m3)	8
Hubvolumen	46.25
Kompressortyp	Scroll
Kondensationstemperatur	40 °C
Leistungsbereich (PS)	2-4
Leistungsbereich (W)	5 - 7 kW
Max. Anlaufstrom (A)	40
Max. Betriebsstrom (A)	6
Messbedingungen	EN12900
Saugleitung (Zoll)	3/4
Spannung	380-420V
Typ / Serie	ZR108KCE-TFD-455 , ZR250KCE-TWD-522 , ZR81KCE-TFD-422 , ZB21KCE-TFD-940 , ZB30KCE-TFD-991 , ZB45KCE-TFD-991 , ZB95K5E-TFD-567 , ZR11KCE-TWD-522 , ZR11M3E-TWD 551 , ZR125KCE-TFD-950 , ZR12M3E-TWD 551 , ZR16M3E-TWD-961 , ZR190KCE-TFD-950 , ZR21K5E-TFD 622 , ZR22K3E-TFD-930 , ZR28K3E TFD 522 , ZR28K3E-PFJ-930 , ZR34K3E PFJ 522 , ZR34K3E-PFJ 522 , ZR34K3E-TFD-930 , ZR40K3E-TFD-930 , ZR48K3E PFJ 522 , ZR48K3E-TFD-930 , ZR61KCE-TFD-950 , ZR61KSE-TFMN-502 5G , ZR72KCE-TFD-950 , ZR81KCE-TFD-950 , ZRD48-KRE-TFD-522 , ZRD61-KCE-TFD-422 , ZRD72-KCE-TFD-422 , ZRD81KCE-TFD-422 , ZR125KCE-TFD-425 , ZR125KCE-TFD-455 , ZR125KCE-TFD-522 , ZR144KCE-TFD-425 , ZR144KCE-TFD-455 , ZR160KCE-TFD-425 , ZR160KCE-TFD-455 , ZR16KCE-TWD-551 , ZR18K5E-PFJ-622 , ZR190KCE-TFD-425 , ZR190KCE-TFD-455 , ZR19KCE-TWD-961 , ZR22KCE-PFJ-522 , ZR22KCE-TFD-522 , ZR28KCE-PFJ-522 , ZR28KCE-TFD-522 , ZR310KCE-TFD-522 , ZR310KCE-TWD-523 , ZR34KCE-TFD-522 , ZR380KCE-TWD-523 , ZR40KCE-PFJ-522 , ZR40KCE-TFD-522 , ZR42KCE-TFD-522 , ZR48KCE-PFJ-522 , ZR48KCE-TFD-422 , ZR48KCE-TFD-522 , ZR61KCE-PFZ-522 , ZR61KCE-TFD-422 , ZR61KCE-TFD-522 , ZR61KCE-TFMN-502 , ZR72KCE-TFD-422 , ZR72KCE-TFD-522 , ZR81KCE-TFD-522 , ZR90KCE-TWD-551 , ZR94KCE-TFD-455
dbA @ 1m	57
Ölmenge (l)	1,1

Varianten ab 566,10 €*

Ab 629,10 €*

Details

Tipp

Verdichter Copeland Scroll ZH30K4E-TFD 524, R407C, R134A, 380-420V

47-32ZH30-K4E


Kältemittel	R407C , R410A , R507A
Abmessungen ( Länge × Breite × Höhe )	24,70 × 24,10 × 43,80 cm
Anwendungsbereich	HBP
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Einsatzgebiet	Wärmepumpe, Heizung
Förder- und Saugvolumen (m3)	11,7
Hubvolumen	67.39
Kompressortyp	Scroll
Kondensationstemperatur	50 °C
Leistungsbereich (PS)	2-4
Leistungsbereich (W)	7 - 10 kW
Max. Anlaufstrom (A)	52
Max. Betriebsstrom (A)	8
Messbedingungen	EN12900
Saugleitung (Zoll)	7/8
Saugseite	7/8"
Spannung	380-420V
Typ / Serie	ZH05KCE-TFM-524 , ZH06KCE-TFM-524 , ZH09KCE-TFM-524 , ZH09KVE-TFD-526 , ZH11KCE-TWD-524 , ZH12KCE-TFM-524 , ZH13KVE-TFD-526 , ZH150KCE-TWD-522 , ZH15K4E-TFD-524 , ZH15KCE-TFM-524 , ZH18KVE-TFD-426 , ZH18KVE-TFD-526 , ZH19KCE-TFM-524 , ZH21K4E-TFD-524 , ZH24KVE-TFD-526 , ZH24KVE-TWD-526 , ZH26K4E-TFD-524 , ZH30K4E-TFD-424 , ZH30K4E-TFD-524 , ZH33KVE-TWD-526 , ZH38K4E-TFD 424 , ZH38K4E-TFD-524 , ZH40KVE-TFD-526 , ZH40KVE-TWD-526 , ZH45K4E-TFD-424 , ZH45K4E-TFD-524 , ZH48KVE-TFD-526 , ZH48KVE-TWD-526 , ZH56K4E-TWD-524 , ZH75K4E-TWD-524 , ZH92K4E-TWD-524
dbA @ 1m	62
Ölmenge (l)	1,9

Varianten ab 669,00 €*

Ab 891,00 €*

Details

Tipp

Verdichter Copeland Scroll ZB45KCE-TFD-551, R404A, 380-420V

47-32ZB45


Kältemittel	R22 , R407A , R407C , R407F , R507A
Abmessungen ( Länge × Breite × Höhe )	24,20 × 24,20 × 43,80 cm
Anwendungsbereich	MBP
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1
Einsatzgebiet	Kühlung
Förder- und Saugvolumen (m3)	17,1
Hubvolumen	98.5
Hubvolumen (cm3)	98,5
Kompressortyp	Scroll
Kondensationstemperatur	45 °C
Leistungsbereich (PS)	4-6
Leistungsbereich (W)	10 - 15 kW
Max. Anlaufstrom (A)	74
Max. Betriebsstrom (A)	13,1
Messbedingungen	EN12900
Spannung	380-420V
Typ / Serie	ZB26KCE-TFD-551 , ZB38KCE-TFD-551 , ZB114 K5E-TFD-567 , ZB114K5E TFD 567 , ZB114KCE-TFD-551 , ZB15KCE TFD 551 , ZB19KCE-PFJ-551 , ZB19KCE-TFD-551 , ZB19KQE-TFD-559 , ZB21KCE TFD 551 , ZB21KCE-PFJ-551 , ZB21KCE-TFD-551 , ZB21KQE-TFD-558 , ZB21KQE-TFD-559 , ZB26KCE-PFJ-551 , ZB26KCE-TFD-940 , ZB26KQE-TFD-558 , ZB26KQE-TFD-559 , ZB30KCE-TFD-551 , ZB30KQE-TFD-559 , ZB38KCE-TFD-991 , ZB38KQE-TFD-558 , ZB38KQE-TFD-559 , ZB42KCE-PFJ-551 , ZB45KCE-TFD-551 , ZB45KQE-TFD-559 , ZB48KCE-TFD591 , ZB50KCE-TFD-551 , ZB50KQE-TFD-551 , ZB57KCE TFD 591 , ZB58KCE-TFD-551 , ZB58KCE-TFD-951 , ZB58KQE-TFD-551 , ZB66K5E TFD 567 , ZB66KCE-TFD-551 , ZB66KQE-TFD-551 , ZB76K5E TFD 567 , ZB76KCE-TFD-551 , ZB76KQE-TFD-551 , ZB95KCE-TFD-551 , ZB95KCE-TWD-551 , ZBD21KCE-TFD-551 , ZBD30KCE-TFD 551 , ZBD45KCE-TFD 551 , ZBD58KCE-TFD-551
dbA @ 1m	61
Ölmenge (l)	1,9

Varianten ab 780,00 €*

Ab 1.161,00 €*

Details

Tipp

Verdichter Copeland Scroll ZH38K4E-TFD 524, R407C, R134A, 380-420V

47-32ZH38-K4E


Kältemittel	R407C , R410A , R507A
Abmessungen ( Länge × Breite × Höhe )	24,70 × 24,10 × 43,80 cm
Anwendungsbereich	HBP
Anschlussgröße	1/2"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1/2
Einsatzgebiet	Wärmepumpe, Heizung
Förder- und Saugvolumen (m3)	14,4
Hubvolumen	82.94
Kompressortyp	Scroll
Kondensationstemperatur	50 °C
Leistungsbereich (PS)	4-6
Leistungsbereich (W)	10 - 15 kW
Max. Anlaufstrom (A)	64
Max. Betriebsstrom (A)	10
Messbedingungen	EN12900
Saugleitung (Zoll)	7/8
Saugseite	7/8"
Spannung	380-420V
Typ / Serie	ZH05KCE-TFM-524 , ZH06KCE-TFM-524 , ZH09KCE-TFM-524 , ZH09KVE-TFD-526 , ZH11KCE-TWD-524 , ZH12KCE-TFM-524 , ZH13KVE-TFD-526 , ZH150KCE-TWD-522 , ZH15K4E-TFD-524 , ZH15KCE-TFM-524 , ZH18KVE-TFD-426 , ZH18KVE-TFD-526 , ZH19KCE-TFM-524 , ZH21K4E-TFD-524 , ZH24KVE-TFD-526 , ZH24KVE-TWD-526 , ZH26K4E-TFD-524 , ZH30K4E-TFD-424 , ZH30K4E-TFD-524 , ZH33KVE-TWD-526 , ZH38K4E-TFD 424 , ZH38K4E-TFD-524 , ZH40KVE-TFD-526 , ZH40KVE-TWD-526 , ZH45K4E-TFD-424 , ZH45K4E-TFD-524 , ZH48KVE-TFD-526 , ZH48KVE-TWD-526 , ZH56K4E-TWD-524 , ZH75K4E-TWD-524 , ZH92K4E-TWD-524
dbA @ 1m	63
Ölmenge (l)	1,9

Varianten ab 669,00 €*

990,00 €*

Details

Schalldämmhaube für Copeland Scroll ZH09KVE-TFD 526 (nicht Original)

47-32ZH09-KVE-Haube

54,90 €*

Tipp

Verdichter Scroll DAIKIN, JT335DA-Y1L, 127100 BTU, R404, R407,380V

47-32JT335DA-Y1L


Kältemittel	R407C
Anschlussgröße	19,1 mm
Bauart	Hermetisch , Scroll
Btu/h	127100
COP	3,4
Druckleitung (mm)	19,1
Hubvolumen (cm3)	184,2
Leistung (Btu/h)	60.000-130.000 Btu/h
Leistungsbereich (PS)	8-12
Leistungsbereich (W)	30 - 50 kW
Max. Betriebsstrom (A)	18,1
Saugleitung (mm)	31,8
Spannung	400V

1.590,00 €*

Tipp

Verdichter Danfoss SZ160 T4CC

07-SZ160T4CC

2.590,00 €*

Tipp

Verdichter Copeland Scroll ZR81KCE-TFD 522, R22, R407C, 380 - 420 V

47-32ZR81


Kältemittel	R22 , R407C , R507A
Abmessungen ( Länge × Breite × Höhe )	24,20 × 24,20 × 44,60 cm
Anwendungsbereich	HBP
Anschlussgröße	3/4"
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	3/4
Förder- und Saugvolumen (m3)	18,7
Hubvolumen	108.29
Kompressortyp	Scroll
Kondensationstemperatur	40 °C
Leistungsbereich (C)	-20 C bis +12,5 C
Leistungsbereich (PS)	6-8
Leistungsbereich (W)	15 - 20 kW
Max. Anlaufstrom (A)	101
Max. Betriebsstrom (A)	15
Messbedingungen	EN12900
Saugleitung (Zoll)	7/8
Saugseite	7/8"
Spannung	380-420V
Typ / Serie	ZR108KCE-TFD-455 , ZR250KCE-TWD-522 , ZR81KCE-TFD-422 , ZB21KCE-TFD-940 , ZB30KCE-TFD-991 , ZB45KCE-TFD-991 , ZB95K5E-TFD-567 , ZR11KCE-TWD-522 , ZR11M3E-TWD 551 , ZR125KCE-TFD-950 , ZR12M3E-TWD 551 , ZR16M3E-TWD-961 , ZR190KCE-TFD-950 , ZR21K5E-TFD 622 , ZR22K3E-TFD-930 , ZR28K3E TFD 522 , ZR28K3E-PFJ-930 , ZR34K3E PFJ 522 , ZR34K3E-PFJ 522 , ZR34K3E-TFD-930 , ZR40K3E-TFD-930 , ZR48K3E PFJ 522 , ZR48K3E-TFD-930 , ZR61KCE-TFD-950 , ZR61KSE-TFMN-502 5G , ZR72KCE-TFD-950 , ZR81KCE-TFD-950 , ZRD48-KRE-TFD-522 , ZRD61-KCE-TFD-422 , ZRD72-KCE-TFD-422 , ZRD81KCE-TFD-422 , ZR125KCE-TFD-425 , ZR125KCE-TFD-455 , ZR125KCE-TFD-522 , ZR144KCE-TFD-425 , ZR144KCE-TFD-455 , ZR160KCE-TFD-425 , ZR160KCE-TFD-455 , ZR16KCE-TWD-551 , ZR18K5E-PFJ-622 , ZR190KCE-TFD-425 , ZR190KCE-TFD-455 , ZR19KCE-TWD-961 , ZR22KCE-PFJ-522 , ZR22KCE-TFD-522 , ZR28KCE-PFJ-522 , ZR28KCE-TFD-522 , ZR310KCE-TFD-522 , ZR310KCE-TWD-523 , ZR34KCE-TFD-522 , ZR380KCE-TWD-523 , ZR40KCE-PFJ-522 , ZR40KCE-TFD-522 , ZR42KCE-TFD-522 , ZR48KCE-PFJ-522 , ZR48KCE-TFD-422 , ZR48KCE-TFD-522 , ZR61KCE-PFZ-522 , ZR61KCE-TFD-422 , ZR61KCE-TFD-522 , ZR61KCE-TFMN-502 , ZR72KCE-TFD-422 , ZR72KCE-TFD-522 , ZR81KCE-TFD-522 , ZR90KCE-TWD-551 , ZR94KCE-TFD-455
dbA @ 1m	61
Ölmenge (l)	1,77

Varianten ab 566,10 €*

1.090,00 €*

Details

Tipp

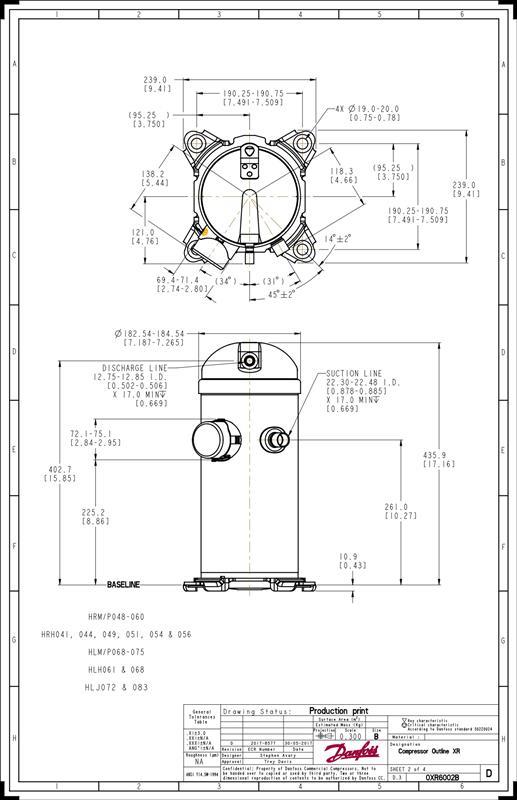

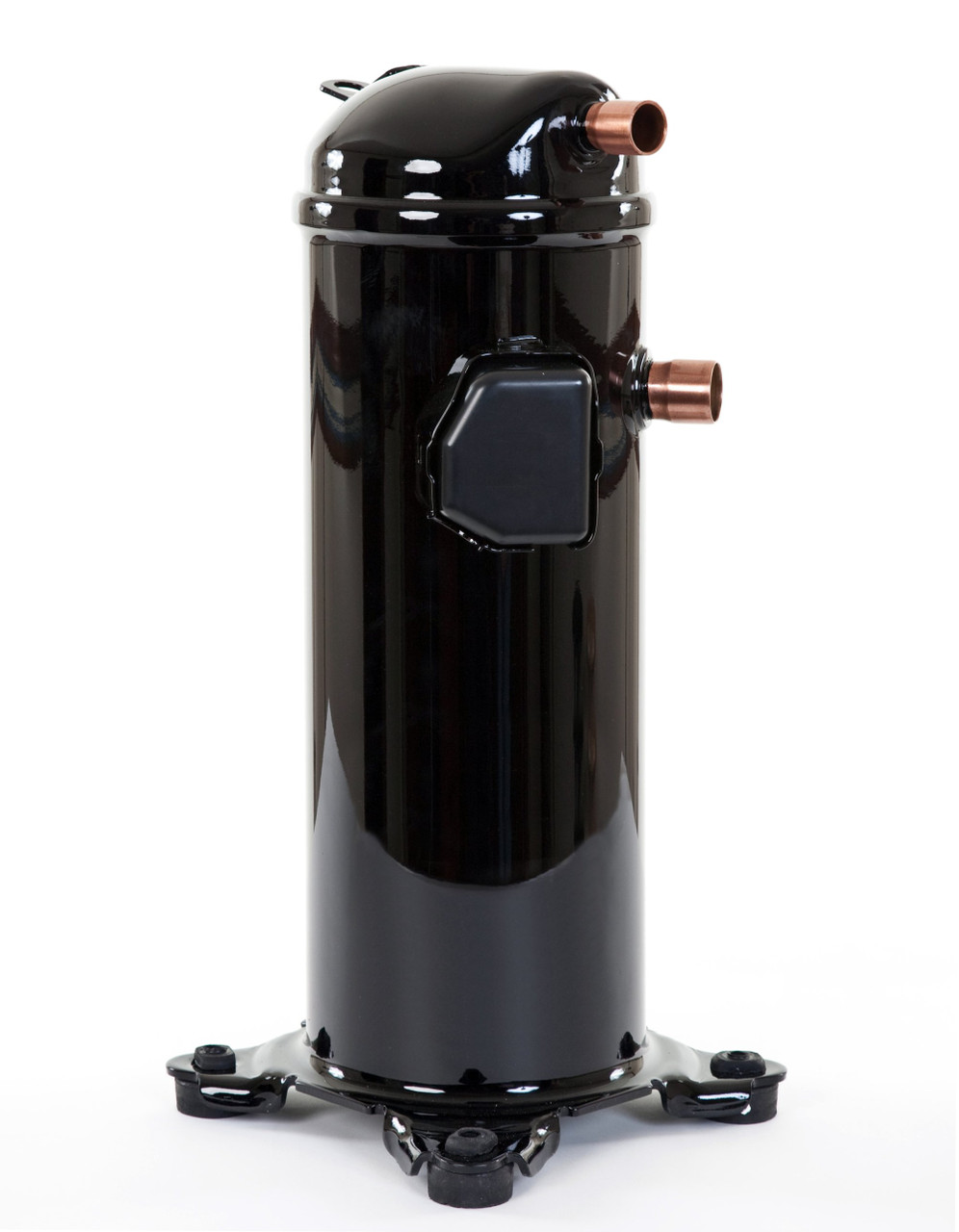

Verdichter Scroll Danfoss HRH032U4LP6 / 121L1193

07-HRH032U4LP6

869,00 €*

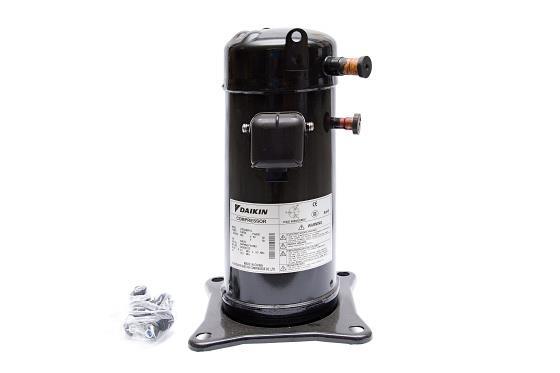

Verdichter Scroll DAIKIN, JT95GBB-Y1L, 35790 BTU, R407C 380V, 50Hz

47-32JT95GBB-Y1L


Kältemittel	R407C
Anschlussgröße	16 mm
Bauart	Hermetisch
Btu/h	30650
COP	3,3
Druckleitung (mm)	16
Hubvolumen (cm3)	49,4
Leistung (Btu/h)	30.000-60.000 Btu/h
Leistungsbereich (PS)	4-6
Max. Betriebsstrom (A)	4,9
Saugleitung (mm)	22,1

539,00 €*

Tipp

Verdichter Copeland Scroll ZF13K4E-TFD 551, R22, R404A, 380-420V

47-32ZF13


Kältemittel	R22 , R407A , R407F
Abmessungen ( Länge × Breite × Höhe )	24,10 × 24,40 × 49,00 cm
Anwendungsbereich	LBP
Anschluss / Verdichtervariante	TFD-551
Ausstattung	Flüssigkeitseinspritzung, Rotalock-Ventil
Bauart	Hermetisch , Scroll
Druckleitung (Zoll)	1
Einsatzgebiet	Tiefkühlung
Förder- und Saugvolumen (m3)	11,8
Hubvolumen	67.97
Hubvolumen (cm3)	67,97
Kompressortyp	Scroll
Kondensationstemperatur	40 °C
Leistung + Modellvariante	13K4E
Leistungsbereich (PS)	2-4
Leistungsbereich (W)	2 - 3 kW
Max. Anlaufstrom (A)	52
Max. Betriebsstrom (A)	8
Messbedingungen	EN12900
Modellreihe / Anwendungsbereich	ZF
Spannung	380-420V
Typ / Serie	ZF09K4E-TFD-556 , ZF09K4E-TFD 551 , ZF11K4E-TFD 551 , ZF11K4E-TFD-556 , ZF15K4E-TFD 551 , ZF13K4E-TFD-551 , ZF13KVE-TFD-552 , ZF15K4E-TFD-556 , ZF18K4E-TFD-556 , ZF18KVE-TFD-551 , ZF25K5E-TFD-567 , ZF34K5E-TFD-567 , ZF41K5E-TFD-567 , ZF49K5E-TFD-567
dbA @ 1m	65
Ölmenge (l)	1,48

1.390,00 €*

Details

Vorteile von Scroll Kompressor im Vergleich zu anderen Verdichtertypen

Scroll Verdichter oder auch Scroll Kompressor haben im Vergleich zu anderen Verdichtertypen wie Schraubenverdichter oder Hubkolbenverdichtern einige Vorteile. Scrollverdichter haben bspw. eine höhere Effizienz durch einen höheren Verdichtungsgrad, weniger Schwingungen und Lärm sowie eine längere Lebensdauer. Sie sind daher oft die erste Wahl für Wärmepumpenverdichter, weil sie sowohl in der Kühlung als auch in der Heizung eingesetzt werden können und eine höhere Effizienz aufweisen. Auch die Wartung und Instandhaltung ist einfacher und kosteneffizienter. Scrollverdichter arbeiten besonders zuverlässig und störungsfrei, was sie zu einer beliebten Wahl für Klimaanlagen und gewerbliche Kühlsysteme macht. Scroll Verdichter haben im Vergleich zu anderen Verdichtertypen wie Schrauben- oder Hubkolbenverdichtern einige Vorteile. Sie sind in der Regel energieeffizienter, da sie weniger Reibung und Wärmeentwicklung haben. Sie haben auch eine längere Lebensdauer, da sie weniger bewegliche Teile und weniger Verschleiß haben. Scroll Verdichter arbeiten besonders zuverlässig und störungsfrei, was sie zu einer beliebten Wahl für Klimaanlagen und gewerbliche Kühlsysteme macht. Auch die Wartung und Instandhaltung ist einfacher und kosteneffizienter im Vergleich zu anderen Verdichtertypen.

Wie funktionieren Scroll Verdichter?

Beim Betrieb eines Scroll Verdichters wird das Kältemittel in den Kompressor eingespeist und von der spiralförmigen Schaufel aufgenommen. Das grundlegende Funktionsprinzip von Scroll Kompressoren basiert auf der Interaktion zweier spiralförmiger Schaufeln, die sich gegenüberliegen. Durch die Rotation der spiralförmigen Schaufel wird das Kältemittel gegen die fixe Schaufel gedrückt, wodurch es durch die Kompression verdichtet wird. Dieser Prozess wiederholt sich immer wieder, wodurch das Kältemittel kontinuierlich verdichtet wird. Das komprimierte Kältemittel wird dann durch eine Auslassöffnung ausgestoßen.

Unterschiedliche Typen von Scroll Verdichtern

Es gibt verschiedene Arten von Scroll Verdichtern, wie z.B. den Single-Scroll Verdichter und den Dual-Scroll Verdichter. Der Dual-Scroll Verdichter ist besonders effizient und ermöglicht höhere Wirkungsgrade. Ebenfalls gibt es Scroll Verdichter in Tandem-Ausführung, zum Anschluss im Verbund. Jede Art hat ihre eigenen Anwendungsbereiche und Vorteile.

Anwendung von Scroll Verdichtern in Wärmepumpen

In Wärmepumpen werden Scrollverdichter verwendet, um das Kältemittel zu komprimieren und so Wärme von der Umgebung aufzunehmen und sie in das Gebäude zu transportieren. Scroll Verdichter sind wegen ihrer hohen Effizienz und längeren Lebensdauer eine gute Wahl für Wärmepumpen-Verdichter. Es ist jedoch wichtig, sicherzustellen, dass der gewählte Scroll Kompressor den Anforderungen der Wärmepumpe entspricht und von einem zuverlässigen Hersteller stammt.

Scroll Verdichter Hersteller

Einer der wichtigsten Hersteller von Scroll Kompressoren ist Copeland Scroll Verdichter. Sie bieten eine breite Palette an Produkten und Lösungen für verschiedene Anwendungen. Weitere Hersteller von Scrollverdichtern sind Copeland, Bitzer, Daikin und Mitsubishi Electric. Diese Unternehmen bieten eine breite Palette an Scroll Kompressoren in verschiedenen Größen und Leistungen an.

Wo kann man Scroll Verdichter kaufen?

Scrollverdichter können sowohl von Online-Shops als auch von lokalen Fachhändlern erworben werden. Es ist wichtig, sicherzustellen, dass der gekaufte Verdichter den Anforderungen des jeweiligen Systems entspricht und von einem zuverlässigen Hersteller stammt. Eine Recherche im Internet oder die Kontaktaufnahme mit lokalen Händlern kann dabei helfen, den besten Scrollverdichter zu finden. Es empfiehlt sich auch, sich über die Kosten und die Garantiebedingungen zu informieren, bevor man einen Scroll Verdichter kauft. Es ist auch wichtig, einen qualifizierten Techniker zu haben, der den Scroll Verdichter installiert und wartet, um sicherzustellen, dass er ordnungsgemäß funktioniert und eine lange Lebensdauer hat.
