Copeland ZH38K4E-TFD-524 Scroll Verdichter Kompressor Wärmepumpe R134A/R407C

Art.-Nr.: 47-32ZH38-K4E Hersteller-Nr.: ZH38K4E-TFD-524 EAN: 8592372138525

Kopeland Scroll Verdichter ZH38K4E-TFD 524 für Wärmepumpen mit hoher Leistung und Zuverlässigkeit. Geeignet für R134a und R407C. Jetzt bestellen auf kaeltetechnikshop.com!

Kältemittel
  • R134a A1 GWP 1.430
  • R407C A1 GWP 1.774
Anwendungsbereich · HBP
Typische Verdampfungstemperaturen. Maßgeblich sind die Einsatzgrenzen des Herstellers.
Kälteleistung
14,55 kW
Spannung
380-420V, 460V
Hubvolumen
14,4 m³/h
Saugleitung
7/8" (22,2 mm)
Öl
vorgefüllt, POE
Bauart
Hermetisch
Datenblatt & Dokumente (1)
Original-Markenware — direkt vom Fachhandel
Persönliche Fachberatung durch unsere Kälte- und Klima-Experten
Schneller Versand ab eigenem Lager
Größere Menge oder Projekt? · OEM und Sonderprojekte
Mindestens 2 Jahre gesetzliche Gewährleistung Gilt für Verbraucherkäufe in der EU. EU-Hinweis ansehen Für Unternehmen: 12 Monate ab Lieferung.
1.178,10 € inkl. MwSt.
990,00 € netto
Auf Lager – sofort versandfertig
Zubehör mitbestellen

Angehakte Teile kommen mit in den Warenkorb. Passend laut Artikelangaben – bitte vor dem Einbau prüfen.

1.251,71 € - 1.390,79 €*
Copeland ZH45K4E-TFD-524 Scroll Verdichter Kompressor Wärmepumpe R134A/R407C
Typ / Serie: ZH45K4E-TFD-524
1.251,71 € - 1.390,79 €*
Verdichter / Kompressor Scroll Sanyo / Panasonic C-SBN373H8A, R407C, 380V/3F/50Hz, 14,5 kW
Kältemittel: R407C | Modellreihe: C-SBN | Typ / Serie: C-SBN373H8A
1.105,51 €*
Verdichter / Kompressor Scroll Sanyo / Panasonic C-SBN373H8A, R407C, 380V/3F/50Hz, 14,5 kW
Kältemittel: R407C | Modellreihe: C-SBN | Typ / Serie: C-SBN373H8A
1.105,51 €*
Verdichter Scroll DAIKIN, JT160GBB-Y1L,57220 BTU, R407C, 380 V,50Hz
796,11 €*

Artikel verfügbar, Lieferzeit 5-8 Werktage,
innerhalb DE, Ausland abweichend, Zwischenverkauf vorbehalten

Verdichter / Kompressor Scroll Sanyo / Panasonic C-SBN373H8G MBP/HBP - R407C, 380-415V/3/50Hz, 440-460V/3/60Hz
748,63 € - 831,81 €*

Artikel verfügbar, Lieferzeit 5-8 Werktage,
innerhalb DE, Ausland abweichend, Zwischenverkauf vorbehalten

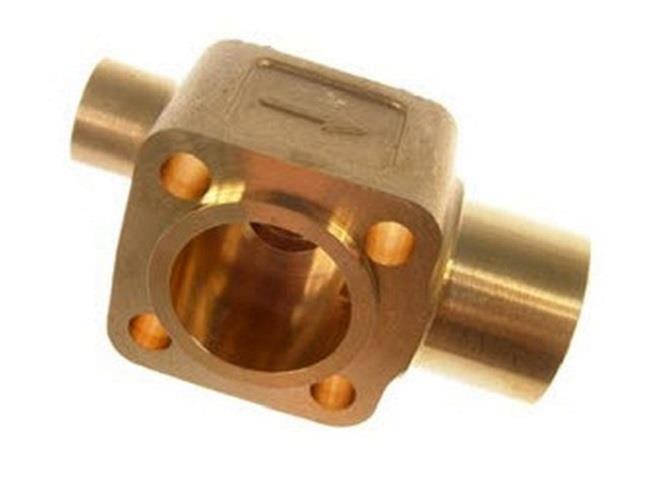

Alco TISE-NW R407C 802438 Ventilkörper R407C Löten außen
74,86 € - 83,18 €*

Artikel verfügbar, Lieferzeit 5-8 Werktage,
innerhalb DE, Ausland abweichend, Zwischenverkauf vorbehalten

Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
Stk
PayPal Kredit- oder Debitkarte Google Pay SEPA Lastschrift Bancontact
Kauf auf Rechnung für Unternehmen, Behörden und Co.

Technische Daten

Leistung
Hubvolumen
14,4 m³/h
Kälteleistung i
14,55 kW
Leistung bei Betriebsbedingungen i
7,2°C evap, temp,; 54,4°C cond, temp, for R407C at 50 Hz
Kältemittel & Öl
Kältemittel
R134a, R407C
Öl
vorgefüllt, POE
Ölmenge
1,90 l
Einsatzbereich
Anwendungsbereich i
HBP, HT
Elektrik
Spannung
380-420V, 460V
Elektronik
inkl.
Max. Betriebsstrom
10,1 A
Anschlüsse
Druckleitung
1/2" (12,7 mm)
Saugleitung
7/8" (22,2 mm)
Maße & Gewicht
Abmessungen (L × B × H)
24,7 × 24,1 × 43,8 cm
Gewicht
38 kg
Allgemein
Anzahl Phasen
3
Bauart
Hermetisch
COP
3,54
Empfohlene Kurbelgehäuseheizung
70
Frequenz
50-60 Hz
Motorcode
TFD
Produktfamilie
ZH
Verdichtungsart
Scroll
dbA
74
dbA @ 1m
63
max. Betriebsüberdruck ND/HD [bar(g)]
22,6/32

Beschreibung

Copeland ZH38K4E-TFD-524 Scroll Verdichter Kompressor Wärmepumpe R134A/R407C

Der Copeland ZH38K4E-TFD-524 ist ein drehzahlfester Heizverdichter, der für Wärmepumpen- und reversible Anwendungen konzipiert wurde. Er bietet hohe Heizleistung und Effizienz, wodurch der Bedarf an elektrischer oder gasbetriebener Zusatzheizung reduziert wird.

Copeland ZH-Scrollverdichter sind drehzahlfeste Heizverdichter für Wärmepumpen- und reversible Anwendungen mit R410A, R407C (sowie teils R134a/R513A)Die Baureihe basiert auf drei Plattformgrößen und deckt einen Leistungsbereich von ca. 4 kW bis 38 kW abZH-Heizverdichter sind für niedrige Verdampfungstemperaturen optimiert, liefern hohe Heizleistung und Wirkungsgrade und reduzieren so den Bedarf an elektrischer oder gasbetriebener Zusatzheizung – mit entsprechend besserer saisonaler EffizienzVarianten mit „Enhanced Vapor Injection“ (EVI) besitzen einen zusätzlichen Anschluss zur Dampfeinspritzung während der VerdichtungDadurch werden Heizleistung und Betriebsbereich erweitert und hohe Vorlauftemperaturen ermöglicht, oft als Ersatz für konventionelle Heizkessel geeignetaxiale und radiale Nachgiebigkeit der Scrolls für hohe Zuverlässigkeithohe Effizienz und erhöhte Heizleistung, auch bei niedrigen Quelltemperaturenhohe Wassertemperaturen für verschiedene Heizsystemegeringe Geräusch- und VibrationswerteTandemkombinationen möglich für verbesserten saisonalen Wirkungsgraderweiterte Dampfeinspritzung (EVI) für maximale Leistung und EffizienzMaximal zulässiger Betriebsüberdruck (PS): ZH(i)04K1P bis ZH(i)23K1P: ND 28 bar(g) / HD 45 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZHi27K1P bis ZHi46K1P: ND 29,5 bar(g) / HD 53 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZH12K4E bis ZH45K4E: ND 20 bar(g) / HD 32 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZH09KVE bis ZH18KVE: ND 20 bar(g) / HD 32 bar(g)

Technische Details

  • Abmessungen (Länge × Breite × Höhe) 24,7 × 24,1 × 43,8 cm
  • Anwendungsbereich HBP
  • Anwendungsbereich HT
  • Anzahl Phasen 3
  • Bauart Hermetisch
  • COP 3,54
  • dbA @ 1m 63
  • dbA 74
  • Druckleitung (Zoll) 1/2"
  • Elektronik inkl
  • Empfohlene Kurbelgehäuseheizung 70
  • Frequenz 50-60 Hz
  • Gewicht 38
  • Hubvolumen 14,4 m³/h
  • Kälteleistung (kW) 14,55
  • Kältemittel R134A
  • Kältemittel R407C
  • Leistung bei Betriebsbedingungen 7,2°C evap, temp,; 54,4°C cond, temp, for R407C at 50 Hz
  • Leistungsaufnahme [kW] 2,84
  • Max. Betriebsstrom (A) 10,1
  • max. Betriebsüberdruck ND/HD [bar(g)] 22,6/32
  • Motorcode TFD
  • Öl vorgefüllt
  • Ölmenge (l) 1,90
  • Öltyp POE
  • Produktfamilie ZH
  • Saugleitung (Zoll) 7/8"
  • Verdichtungsart Scroll
  • Versorgungsspannung 380-420V
  • Versorgungsspannung 460V

Vorteile und Nutzen

  • Hohe Effizienz und Heizleistung, auch bei niedrigen Quelltemperaturen
  • Geringe Geräusch- und Vibrationswerte für einen leisen Betrieb
  • Optimierte Leistung durch erweiterte Dampfeinspritzung (EVI)
  • Tandemkombinationen ermöglichen einen verbesserten saisonalen Wirkungsgrad

Info:

  • Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.
  • Elektronik: Die Elektronik ist im Lieferumfang enthalten.

Passendes Zubehör

Laut Artikelangaben passend zu diesem Verdichter. Bitte vor dem Einbau mit den Angaben des Verdichterherstellers abgleichen.

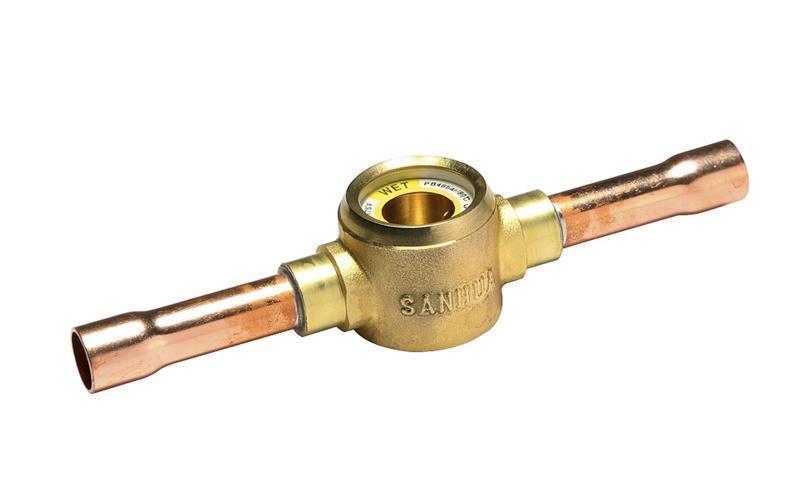

Filtertrockner und Schaugläser

Der Filtertrockner wird beim Verdichtertausch üblicherweise mit getauscht, weil der Kältekreislauf geöffnet wird. Passend zu Kältemittel und Öl wählen.

Kältemaschinenöl

Ersatzverdichter werden in der Regel mit Ölfüllung geliefert – Sorte und Menge laut Typenschild bzw. Datenblatt prüfen. Nachfüllen nur mit der vom Hersteller angegebenen Ölsorte (je nach Verdichter z. B. POE oder PVE); Ölsorten nicht ohne Herstellerfreigabe mischen.

Ölsumpfheizung

Zubehör & Ersatzteile für Copeland Emerson-Verdichter

*

Alternativen im Vergleich

Verglichen mit diesem Artikel – die Tabelle zeigt nur, was sich unterscheidet.
  • anders
  • schlechter
  • vor dem Kauf prüfen
Dieser Artikel Copeland ZH38K4E-TFD-524 Scroll Verdichter Kompressor Wärmepumpe R134A/R407C 1.178,10 € Verdichter Scroll DAIKIN, JT160GBB-Y1L,57220 BTU, R407C, 380 V,50Hz 796,11 € 381,99 € günstiger Verdichter / Kompressor Scroll Sanyo / Panasonic C-SBN373H8G MBP/HBP - R407C, 380-415V/3/50Hz, 440-460V/3/60Hz 831,81 € 346,29 € günstiger Verdichter / Kompressor Scroll Sanyo / Panasonic C-SBN373H8A, R407C, 380V/3F/50Hz, 14,5 kW 1.105,51 € 72,59 € günstiger Copeland ZH45K4E-TFD-524 Scroll Verdichter Kompressor Wärmepumpe R134A/R407C 1.390,79 € 212,69 € teurer
Lieferbarkeit Auf Lager Lieferbar Lieferbar Versandfertig in ca. 7 Werktagen Auf Lager
Anwendungsbereich HBP, HT — MBP/HBP MBP/HBP HT, HBP
Kältemittel R134a, R407C R407C (vor dem Kauf prüfen) R407F, R407C, R410a (vor dem Kauf prüfen) R407C, R410a, R410A (vor dem Kauf prüfen) R407C, R134a
Versorgungsspannung 380-420V, 460V — 380-415V (vor dem Kauf prüfen) 380-415V (vor dem Kauf prüfen) 460V, 380-420V
Abmessungen ( Länge × Breite × Höhe ) 24,7 × 24,1 × 43,8 cm — 23,80 × 23,80 × 45,10 cm 23,80 × 23,80 × 45,10 cm 25 × 24,6 × 43,8 cm
Bauart Hermetisch Hermetisch Hermetisch, Scroll Hermetisch, Scroll Hermetisch
COP 3,54 3,5 (schlechter) — — 3,44 (schlechter)
Gewicht 38 — — — 40
Hubvolumen 14,4 m³/h — 83.2 83.2 17,1 m³/h
zum Artikel zum Artikel zum Artikel zum Artikel

Bei allen gleich: Elektronik: inkl.Öl: vorgefüllt
