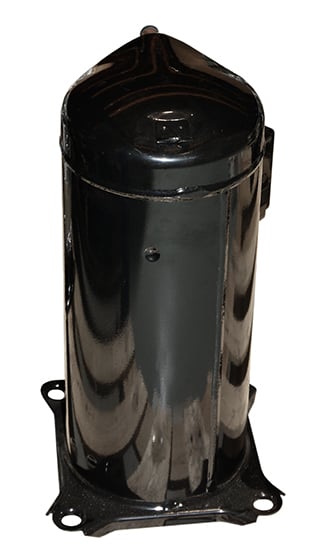

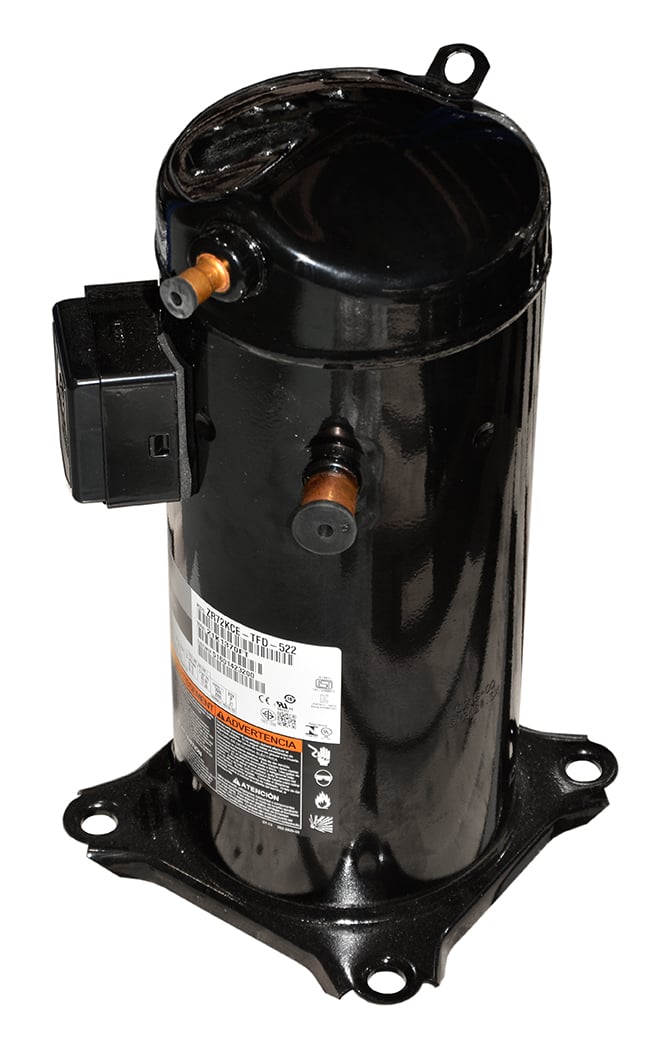

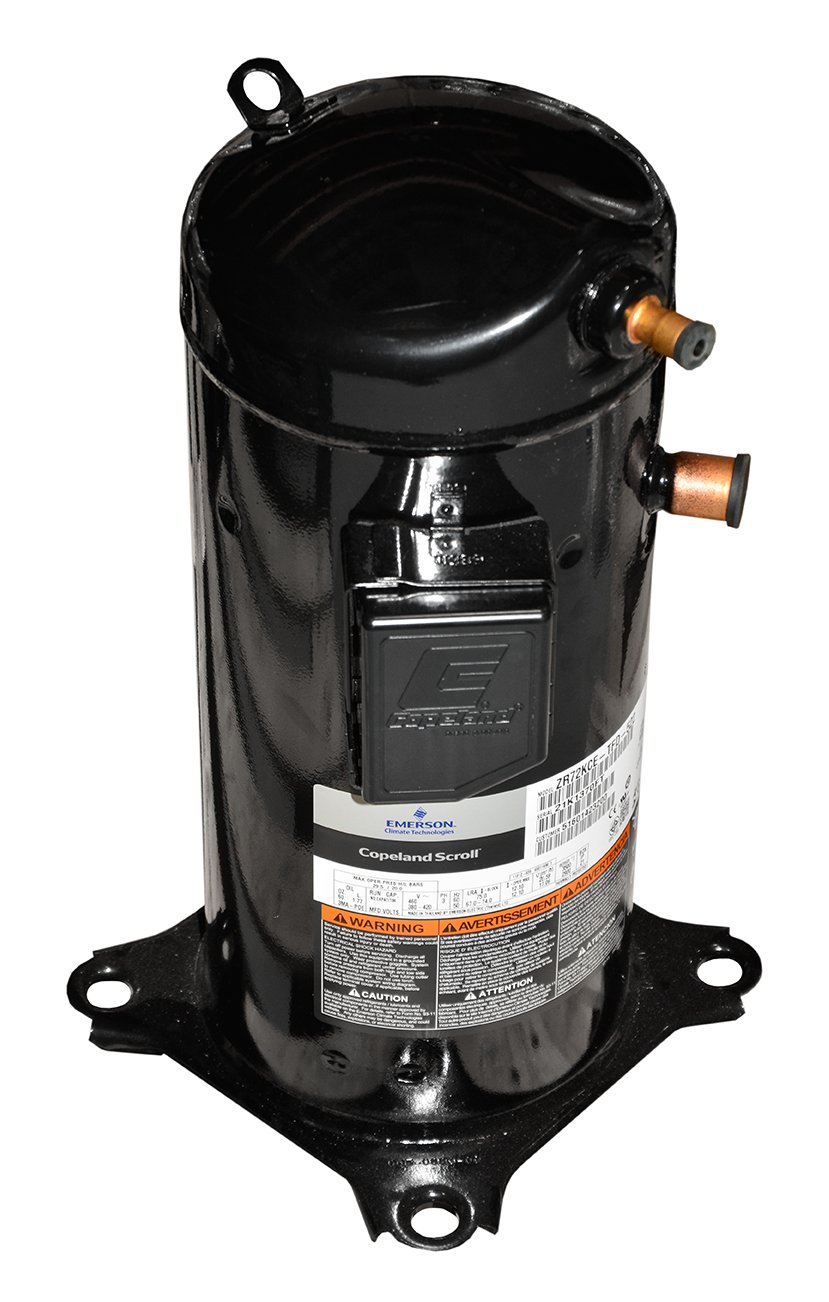

Copeland ZR72KCE-TFD-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C

Art.-Nr.: 47-32ZR72 Hersteller-Nr.: ZR72KCE-TFD-522 EAN: 8592372138792

Leistungsstarker Copeland Scrollverdichter ZR72KCE-TFD-522 für Klima- und Kälteanwendungen. Kältemittel R22, R407C, 380-420 V.

Kältemittel
  • R22 A1 GWP 1.810
  • R134a A1 GWP 1.430
  • R407C A1 GWP 1.774
Anwendungsbereich · MBP / HBP / AC
Typische Verdampfungstemperaturen. Maßgeblich sind die Einsatzgrenzen des Herstellers.
Kälteleistung
14,75 kW
Spannung
380-420V, 460V
Hubvolumen
17,1 m³/h
Saugleitung
7/8" (22,2 mm)
Öl
vorgefüllt, POE
Bauart
Hermetisch
Original-Markenware — direkt vom Fachhandel
Persönliche Fachberatung durch unsere Kälte- und Klima-Experten
Schneller Versand ab eigenem Lager
Größere Menge oder Projekt? · OEM und Sonderprojekte
Mindestens 2 Jahre gesetzliche Gewährleistung Gilt für Verbraucherkäufe in der EU. EU-Hinweis ansehen Für Unternehmen: 12 Monate ab Lieferung.
1.178,10 € inkl. MwSt.
990,00 € netto
Auf Lager – sofort versandfertig
Zubehör mitbestellen

Angehakte Teile kommen mit in den Warenkorb. Passend laut Artikelangaben – bitte vor dem Einbau prüfen.

941,41 € - 1.046,01 €*
Copeland ZR61KCE-TFD-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C
Typ / Serie: ZR61KCE-TFD-522
941,41 € - 1.046,01 €*
Invotech Scroll Verdichter YH175T1G-100, A/C, R407C, 380-420V/3PH/50 - 460V/3PH/60Hz
Anwendungsbereich: AC | Anwendungsbereich: A/C | Kältemittel: R407C | Typ / Serie: YH175T1G-100
903,21 €*
Invotech Scroll Verdichter YH175T1G-100, A/C, R407C, 380-420V/3PH/50 - 460V/3PH/60Hz
Anwendungsbereich: AC | Anwendungsbereich: A/C | Kältemittel: R407C | Typ / Serie: YH175T1G-100
903,21 €*
1.167,39 € - 1.297,10 €*
Copeland ZR72KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C
Typ / Serie: ZR72KCE-TFD-422
1.167,39 € - 1.297,10 €*
Verdichter Scroll DAIKIN, JT160GBB-Y1L,57220 BTU, R407C, 380 V,50Hz
796,11 €*

Artikel verfügbar, Lieferzeit 5-8 Werktage,
innerhalb DE, Ausland abweichend, Zwischenverkauf vorbehalten

Thermostatisches Expansionsventil Alco, TISE-NW, R407C, ohne MOP / 802438
Hersteller: Alco | Typ: TISE-NW | mit/ohne Düse: ohne Düse | mit/ohne MOP: ohne MOP
74,86 € - 83,18 €*
Thermostatisches Expansionsventil Alco, TISE-NW, R407C, ohne MOP / 802438
Hersteller: Alco | Typ: TISE-NW | mit/ohne Düse: ohne Düse | mit/ohne MOP: ohne MOP
74,86 € - 83,18 €*
42,79 € - 47,54 €*
Schauglas Danfoss SGP 12s N
42,79 € - 47,54 €*

Artikel verfügbar, Lieferzeit 5-8 Werktage,
innerhalb DE, Ausland abweichend, Zwischenverkauf vorbehalten

Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
Stk
PayPal Kredit- oder Debitkarte Google Pay SEPA Lastschrift Bancontact
Kauf auf Rechnung für Unternehmen, Behörden und Co.

Technische Daten

Leistung
Hubvolumen
17,1 m³/h
Kälteleistung i
14,75 kW
Leistung bei Betriebsbedingungen i
5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-407C at 50 Hz
Kältemittel & Öl
Kältemittel
R22, R134a, R407C
Öl
vorgefüllt, POE
Ölmenge
1,77 l
Einsatzbereich
Anwendungsbereich i
AC, HBP, MBP
Elektrik
Spannung
380-420V, 460V
Elektronik
inkl.
Max. Betriebsstrom
13 A
Anschlüsse
Druckleitung
1/2" (12,7 mm)
Saugleitung
7/8" (22,2 mm)
Maße & Gewicht
Abmessungen (L × B × H)
24,2 × 24,2 × 43,8 cm
Gewicht
38,6 kg
Allgemein
Anzahl Phasen
3
Bauart
Hermetisch
Empfohlene Kurbelgehäuseheizung
70
Frequenz
50-60 Hz
Motorcode
TFD
Produktfamilie
ZR
Verdichtungsart
Scroll
dbA @ 1m
61

Beschreibung

Copeland ZR72KCE-TFD-522 Scrollverdichter für Klima- und Kälteanlagen

```

Der Copeland ZR72KCE-TFD-522 ist ein hermetischer Scrollverdichter für Klima-, Wärmepumpen- und Kälteanwendungen. Mit einer Kälteleistung von ca. 14,75 kW und einem Hubvolumen von 17,1 m³/h eignet sich der dreiphasige Kompressor für Komfortklimatisierung, Prozesskühlung und Präzisionskühlung.

Typische Einsatzbereiche sind Kaltwassersätze, Dachklimageräte, zentrale Klimaanlagen und Präzisionsklimageräte. Die bewährte Copeland-Scroll-Technologie ermöglicht einen zuverlässigen, vibrationsarmen und effizienten Betrieb bei gleichzeitig kompakter Bauweise.

Vorteile des Copeland ZR72KCE-TFD-522

  • Hohe Zuverlässigkeit: Axiale und radiale Nachgiebigkeit der Scrollspiralen unterstützt einen sicheren Betrieb.
  • Effiziente Scroll-Technologie: Geringe mechanische Verluste und wenige bewegliche Bauteile.
  • Leiser Anlagenbetrieb: Niedrige Geräusch- und Vibrationswerte mit einem Schalldruckpegel von ca. 61 dB(A) in 1 m Entfernung.
  • Geringe Ölmitführung: Unterstützt einen stabilen Kältekreislauf und eine zuverlässige Schmierung.
  • Breiter Einsatzbereich: Geeignet für AC-, HBP- und MBP-Anwendungen.
  • Werkseitige Ölfüllung: Der Verdichter wird bereits mit 1,77 Liter POE-Öl ausgeliefert.
  • Elektronik enthalten: Die für diese Ausführung vorgesehene Elektronik gehört zum Lieferumfang.

Typische Anwendungsbereiche

  • Kaltwassersätze und Flüssigkeitskühler
  • Dachklimageräte und zentrale Klimaanlagen
  • Präzisionsklimageräte und Serverraumkühlung
  • Komfort- und Prozesskühlung
  • Gewerbliche Kälteanlagen
  • Klima- und Wärmepumpenanwendungen

Bewährte Copeland ZR-Baureihe

Die Copeland ZR-Serie wurde für Komfort-, Prozess- und Präzisionskühlung entwickelt und deckt ein breites Leistungsspektrum ab. Die Verdichter zeichnen sich durch eine kompakte Bauweise, geringe Vibrationswerte und eine hohe saisonale Effizienz aus.

Für größere Leistungsanforderungen bietet Copeland freigegebene Tandem- und Trio-Konfigurationen an. Dadurch können mehrere Verdichter kombiniert und die Kälteleistung bedarfsgerecht an den tatsächlichen Anlagenbedarf angepasst werden. Die konkrete Kombination muss vor der Auslegung anhand der aktuellen Copeland-Freigaben geprüft werden.

Kältemittel und Einsatzbedingungen

Für den ZR72KCE-TFD-522 sind in den vorliegenden Produktdaten die Kältemittel R134a, R407C und R22 angegeben. Die Copeland ZR-Produktfamilie umfasst darüber hinaus spezielle Modelle für R513A. Eine R513A-Freigabe der hier angebotenen Ausführung darf daraus jedoch nicht automatisch abgeleitet werden.

Die angegebene Kälteleistung von 14,75 kW bezieht sich auf einen Betriebspunkt mit R407C bei 50 Hz, einer Verdampfungstemperatur von +5 °C, einer Verflüssigungstemperatur von +50 °C, 10 K Sauggasüberhitzung und 0 K Unterkühlung. Die tatsächliche Leistung hängt vom Kältemittel und den jeweiligen Betriebsbedingungen der Anlage ab.

Hinweise zur Installation

Der Scrollkompressor wird werkseitig mit 1,77 Liter POE-Öl ausgeliefert. Kältemittel ist nicht enthalten. Installation, Druckprüfung, Evakuierung, elektrische Inbetriebnahme und Kältemittelbefüllung dürfen ausschließlich durch einen entsprechend qualifizierten Fachbetrieb durchgeführt werden.

Als Kurbelgehäuseheizung wird eine Leistung von 70 W empfohlen. Die Kurbelgehäuseheizung ist nur dann im Lieferumfang enthalten, wenn sie ausdrücklich als Lieferbestandteil aufgeführt wird.

Technische Daten

Hersteller Copeland
Modell ZR72KCE-TFD-522
Produktfamilie ZR
Verdichtungsart Scroll
Bauart Hermetisch
Anwendungsbereiche AC, HBP und MBP
Kältemittel laut Produktdaten R134a, R407C und R22
Kälteleistung 14,75 kW
Hubvolumen 17,1 m³/h
Leistungsbedingungen R407C bei 50 Hz, +5 °C Verdampfung, +50 °C Verflüssigung, 10 K Sauggasüberhitzung und 0 K Unterkühlung
Motorcode TFD
Phasen 3
Versorgungsspannung 380–420 V / 50 Hz und 460 V / 60 Hz
Frequenz 50–60 Hz
Max. Betriebsstrom 13 A
Max. Betriebsüberdruck ND/HD 21 / 29 bar(g)
Saugleitung 7/8 Zoll
Druckleitung 1/2 Zoll
Öltyp POE
Ölmenge 1,77 l
Ölfüllung Werkseitig vorgefüllt
Empfohlene Kurbelgehäuseheizung 70 W
Schalldruckpegel bei 1 m 61 dB(A)
Abmessungen L × B × H 24,2 × 24,2 × 43,8 cm
Gewicht 38,6 kg
Elektronik Im Lieferumfang enthalten
Kältemittelfüllung Nicht enthalten

Wichtiger Hinweis

Bitte vergleichen Sie vor der Bestellung die vollständige Typenbezeichnung, den Motorcode, die Betriebsspannung, die Rohranschlüsse und den vorgesehenen Betriebspunkt mit dem vorhandenen Verdichter und der Anlagendokumentation.

```

Passendes Zubehör

Laut Artikelangaben passend zu diesem Verdichter. Bitte vor dem Einbau mit den Angaben des Verdichterherstellers abgleichen.

Filtertrockner und Schaugläser

Der Filtertrockner wird beim Verdichtertausch üblicherweise mit getauscht, weil der Kältekreislauf geöffnet wird. Passend zu Kältemittel und Öl wählen.

Kältemaschinenöl

Ersatzverdichter werden in der Regel mit Ölfüllung geliefert – Sorte und Menge laut Typenschild bzw. Datenblatt prüfen. Nachfüllen nur mit der vom Hersteller angegebenen Ölsorte (je nach Verdichter z. B. POE oder PVE); Ölsorten nicht ohne Herstellerfreigabe mischen.

Ventile und Adapter

Ölsumpfheizung

Montage und Schallschutz

Zubehör & Ersatzteile für Copeland Emerson-Verdichter

*

Alternativen im Vergleich

Verglichen mit diesem Artikel – die Tabelle zeigt nur, was sich unterscheidet.
  • anders
  • vor dem Kauf prüfen
Dieser Artikel Copeland ZR72KCE-TFD-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 1.178,10 € Invotech Scroll Verdichter YH175T1G-100, A/C, R407C, 380-420V/3PH/50 - 460V/3PH/60Hz 903,21 € 274,89 € günstiger Copeland ZR61KCE-TFD-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 1.046,01 € 132,09 € günstiger Copeland ZR81KCE-TFD-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 1.297,10 € 119,00 € teurer Copeland ZR72KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 1.297,10 € 119,00 € teurer
Lieferbarkeit Auf Lager Versandfertig in ca. 14 Werktagen Auf Lager Lieferbar Lieferbar
Anwendungsbereich AC, HBP, MBP AC AC, MBP, HBP AC, MBP, HBP AC, MBP, HBP
Kältemittel R22, R134a, R407C R407C (vor dem Kauf prüfen) R22, R134a, R407C R22, R134a, R407C R22, R134a, R407C
Versorgungsspannung 380-420V, 460V 460V/3Ph, 380-420V/3Ph (vor dem Kauf prüfen) 460V, 380-420V 460V, 380-420V 460V, 380-420V
Abmessungen ( Länge × Breite × Höhe ) 24,2 × 24,2 × 43,8 cm — 24,6 × 24,6 × 45,1 cm 24,6 × 24,6 × 45,6 cm 24,6 × 24,6 × 45,1 cm
Bauart Hermetisch Scroll Hermetisch Hermetisch Hermetisch
Druckleitung (Zoll) 1/2" 1/2" 1/2" 3/4" 1/2"
Gewicht 38,6 — 39,5 39 38,6
Hubvolumen 17,1 m³/h 16,9 m³/h 14,3 m³/h 18,8 m³/h 17,1 m³/h
zum Artikel zum Artikel zum Artikel zum Artikel

Bei allen gleich: Elektronik: inkl.Frequenz: 50-60 HzSaugleitung (Zoll): 7/8"
