Copeland ZR72KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C

Copeland ZR72KCE-TFD-522 Scrollverdichter für Klima- und Kälteanlagen ``` Der Copeland ZR72KCE-TFD-522 ist ein hermetischer Scrollverdichter für Klima-, Wärmepumpen- und Kälteanwendungen. Mit einer Kälteleistung von ca. 14,75 kW und einem Hubvolumen von 17,1 m³/h eignet sich der dreiphasige Kompressor für Komfortklimatisierung, Prozesskühlung und Präzisionskühlung. Typische Einsatzbereiche sind Kaltwassersätze, Dachklimageräte, zentrale Klimaanlagen und Präzisionsklimageräte. Die bewährte Copeland-Scroll-Technologie ermöglicht einen zuverlässigen, vibrationsarmen und effizienten Betrieb bei gleichzeitig kompakter Bauweise. Vorteile des Copeland ZR72KCE-TFD-522 Hohe Zuverlässigkeit: Axiale und radiale Nachgiebigkeit der Scrollspiralen unterstützt einen sicheren Betrieb. Effiziente Scroll-Technologie: Geringe mechanische Verluste und wenige bewegliche Bauteile. Leiser Anlagenbetrieb: Niedrige Geräusch- und Vibrationswerte mit einem Schalldruckpegel von ca. 61 dB(A) in 1 m Entfernung. Geringe Ölmitführung: Unterstützt einen stabilen Kältekreislauf und eine zuverlässige Schmierung. Breiter Einsatzbereich: Geeignet für AC-, HBP- und MBP-Anwendungen. Werkseitige Ölfüllung: Der Verdichter wird bereits mit 1,77 Liter POE-Öl ausgeliefert. Elektronik enthalten: Die für diese Ausführung vorgesehene Elektronik gehört zum Lieferumfang. Typische Anwendungsbereiche Kaltwassersätze und Flüssigkeitskühler Dachklimageräte und zentrale Klimaanlagen Präzisionsklimageräte und Serverraumkühlung Komfort- und Prozesskühlung Gewerbliche Kälteanlagen Klima- und Wärmepumpenanwendungen Bewährte Copeland ZR-Baureihe Die Copeland ZR-Serie wurde für Komfort-, Prozess- und Präzisionskühlung entwickelt und deckt ein breites Leistungsspektrum ab. Die Verdichter zeichnen sich durch eine kompakte Bauweise, geringe Vibrationswerte und eine hohe saisonale Effizienz aus. Für größere Leistungsanforderungen bietet Copeland freigegebene Tandem- und Trio-Konfigurationen an. Dadurch können mehrere Verdichter kombiniert und die Kälteleistung bedarfsgerecht an den tatsächlichen Anlagenbedarf angepasst werden. Die konkrete Kombination muss vor der Auslegung anhand der aktuellen Copeland-Freigaben geprüft werden. Kältemittel und Einsatzbedingungen Für den ZR72KCE-TFD-522 sind in den vorliegenden Produktdaten die Kältemittel R134a, R407C und R22 angegeben. Die Copeland ZR-Produktfamilie umfasst darüber hinaus spezielle Modelle für R513A. Eine R513A-Freigabe der hier angebotenen Ausführung darf daraus jedoch nicht automatisch abgeleitet werden. Die angegebene Kälteleistung von 14,75 kW bezieht sich auf einen Betriebspunkt mit R407C bei 50 Hz, einer Verdampfungstemperatur von +5 °C, einer Verflüssigungstemperatur von +50 °C, 10 K Sauggasüberhitzung und 0 K Unterkühlung. Die tatsächliche Leistung hängt vom Kältemittel und den jeweiligen Betriebsbedingungen der Anlage ab. Hinweise zur Installation Der Scrollkompressor wird werkseitig mit 1,77 Liter POE-Öl ausgeliefert. Kältemittel ist nicht enthalten. Installation, Druckprüfung, Evakuierung, elektrische Inbetriebnahme und Kältemittelbefüllung dürfen ausschließlich durch einen entsprechend qualifizierten Fachbetrieb durchgeführt werden. Als Kurbelgehäuseheizung wird eine Leistung von 70 W empfohlen. Die Kurbelgehäuseheizung ist nur dann im Lieferumfang enthalten, wenn sie ausdrücklich als Lieferbestandteil aufgeführt wird. Technische Daten Hersteller Copeland Modell ZR72KCE-TFD-522 Produktfamilie ZR Verdichtungsart Scroll Bauart Hermetisch Anwendungsbereiche AC, HBP und MBP Kältemittel laut Produktdaten R134a, R407C und R22 Kälteleistung 14,75 kW Hubvolumen 17,1 m³/h Leistungsbedingungen R407C bei 50 Hz, +5 °C Verdampfung, +50 °C Verflüssigung, 10 K Sauggasüberhitzung und 0 K Unterkühlung Motorcode TFD Phasen 3 Versorgungsspannung 380–420 V / 50 Hz und 460 V / 60 Hz Frequenz 50–60 Hz Max. Betriebsstrom 13 A Max. Betriebsüberdruck ND/HD 21 / 29 bar(g) Saugleitung 7/8 Zoll Druckleitung 1/2 Zoll Öltyp POE Ölmenge 1,77 l Ölfüllung Werkseitig vorgefüllt Empfohlene Kurbelgehäuseheizung 70 W Schalldruckpegel bei 1 m 61 dB(A) Abmessungen L × B × H 24,2 × 24,2 × 43,8 cm Gewicht 38,6 kg Elektronik Im Lieferumfang enthalten Kältemittelfüllung Nicht enthalten Wichtiger Hinweis Bitte vergleichen Sie vor der Bestellung die vollständige Typenbezeichnung, den Motorcode, die Betriebsspannung, die Rohranschlüsse und den vorgesehenen Betriebspunkt mit dem vorhandenen Verdichter und der Anlagendokumentation. ```

Copeland ZB38KCE-TFD-551 Scroll Verdichter Kompressor Kälte R404A/R448A/R449ADer Copeland ZB38KCE-TFD-551 Scroll Verdichter ist für Mitteltemperatur-Kälteanwendungen konzipiert und bietet eine zuverlässige Lösung für verschiedene Kältemittel. Mit seiner robusten Bauweise und der digitalen Leistungsmodulation ist er ideal für den Einsatz in Kühlaggregaten und kompakten Kältesystemen.Copeland ZB- und ZBD-Scrollverdichter sind für Mitteltemperatur-Kälteanwendungen mit den Kältemitteln R407A/F/C, R448A/R449A, R404A, R134a, R450A und R513A ausgelegtDie ZB-Baureihe deckt einen Hubvolumenbereich von ca. 5,9 bis 87,5 m³/h abDie digitalen ZBD-Modelle ermöglichen eine stufenlose Leistungsmodulation, typischerweise von 10 bis 100 %Scrollverdichter von Copeland besitzen deutlich weniger bewegliche Teile als Hubkolbenverdichter und einen axial/radial nachgiebigen Spiralensatz, was sie besonders robust gegenüber Betriebsstörungen (z. B. Flüssigkeitsschlägen) machtDank kompakter, leichter Bauweise eignen sie sich ideal für Kühlaggregate, kompakte Kältesysteme und ProzesskühlungenDie Summit-Modelle (ca. 7–15 HP) sind auf hohe saisonale Effizienz ausgelegt und erreichen bis zu rund 15 % bessere Wirkungsgrade als vergleichbare halbhermetische KolbenverdichterBei Bedarf kann eine optionale Schallschutzhaube den Geräuschpegel um bis zu ca. 10 dB(A) reduzierenaxiale und radiale Nachgiebigkeit der Scrolls für hohe Zuverlässigkeit und Effizienzbreiter Betriebsbereich mit niedrigen Kondensationstemperaturen und schnellen Abkühlleistungenhohe saisonale Wirkungsgrade, optimiert für typische Betriebspunktegeringes Gewicht und kompakte Bauform, bis zu etwa halb so schwer wie vergleichbare halbhermetische Kolbenverdichteroptionale Schallschutzhaube mit zusätzlicher Geräuschreduzierungdigitale ZBD-Modelle für stufenlose Leistungsmodulation (ca. 10–100 %)ein Verdichtertyp für mehrere Kältemittel (R407A/F/C, R448A/R449A, R404A, R134a, R450A, R513A)Maximal zulässiger Betriebsüberdruck (PS): ZB15 bis ZB45: ND 21 bar(g) / HD 32 bar(g)ZB50 bis ZB114: ND 22,6 bar(g) / HD 32 bar(g)Digital ZBD: ND 21 bar(g) / HD 28,8 bar(g)Summit ZBD: ND 22,6 bar(g) / HD 32 bar(g)Technische DetailsAnwendungsbereich MBPAnzahl Phasen 3Bauart HermetischCOP 2,03dbA @ 1m 61dbA 74Druckleitung (Zoll) 1"Elektronik inklEmpfohlene Kurbelgehäuseheizung 70Frequenz 50-60 HzGewicht 37,5Hubvolumen 14,4 m³/hKälteleistung (kW) 8,53Kältemittel R134AKältemittel R22Kältemittel R404AKältemittel R407AKältemittel R407CKältemittel R407FKältemittel R448AKältemittel R449AKältemittel R450AKältemittel R513ALeistung bei Betriebsbedingungen -10°C evap, temp,; 45°C cond, temp,; 20 °C suction gas return; 0 K subcooling for R-404A at 50 HzLeistungsaufnahme [kW] 4,2Max. Betriebsstrom (A) 12,8max. Betriebsüberdruck ND/HD [bar(g)] 21/32Motorcode TFDÖl vorgefülltÖlmenge (l) 1,90Öltyp POEProduktfamilie ZBSaugleitung (Zoll) 1 1/4"Schutzart IP21Verdichtungsart ScrollVersorgungsspannung 380-420VVersorgungsspannung 460VVorteile und NutzenHohe Zuverlässigkeit und Effizienz durch axiale und radiale Nachgiebigkeit der ScrollsOptimale Leistung bei niedrigen Kondensationstemperaturen und schnellen AbkühlleistungenGeringes Gewicht und kompakte Bauform ermöglichen einfache Integration in verschiedene AnwendungenDigitale ZBD-Modelle bieten flexible Leistungsmodulation für unterschiedliche Betriebsbedingungen Info:Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.Elektronik: Die Elektronik ist im Lieferumfang enthalten.

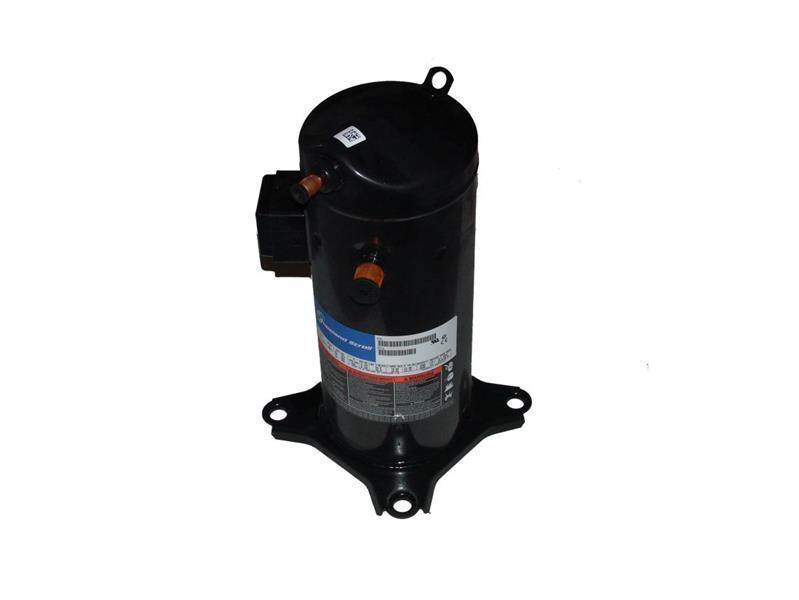

Copeland ZP83KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R410ADer Copeland ZP-Scrollverdichter für R410A ist für Komfort- und Präzisionskühlung ausgelegt. Er eignet sich insbesondere für luftgekühlte Kaltwassersätze bis ca. 600 kW (bis ca. 730 kW bei wassergekühlten Systemen) und bietet hohe saisonale Effizienz (SEER/SEPR/SCOP) bei zugleich kompakten Abmessungen.ZP-Verdichter können in Einzel-, Tandem- und Trio-Konfigurationen eingesetzt werden und sind damit sehr flexibel in der Systemauslegungzertifizierte Tandem- und Trio-Kombinationen (auch ungleiche Kombinationen) für hohe saisonale EffizienzCopeland-Scrolltechnologie mit axialer und radialer Nachgiebigkeit für hohe Zuverlässigkeit und Wirkungsgraderweiterter Betriebsbereich (u. a. für Wärmepumpenanwendungen geeignet)breites R410A-Scrollprogramm mit geringen Geräusch- und Vibrationswertenniedrige ÖlmitführungMaximal zulässiger Betriebsüberdruck (PS): ZP24 bis ZP91: ND 29,5 bar(g) / HD 45 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZP104 bis ZP485: ND 29,5 bar(g) / HD 45 bar(g)Technische DetailsAbmessungen (Länge × Breite × Höhe) 24,6 × 24,6 × 44,3 cmAnwendungsbereich HBPAnwendungsbereich ACAnzahl Phasen 3Bauart HermetischCOP 3,06dbA @ 1m 61dbA 75Druckleitung (Zoll) 1/2"Elektronik inklFrequenz 50-60 HzGewicht 39Hubvolumen 13,4 m³/hKälteleistung (kW) 17,65Kältemittel R410ALeistung bei Betriebsbedingungen 5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-410A at 50 HzLeistungsaufnahme [kW] 5,77Max. Betriebsstrom (A) 15max. Betriebsüberdruck ND/HD [bar(g)] 29,5/45Motorcode TFDÖl vorgefülltÖlmenge (l) 1,77Öltyp POEProduktfamilie ZPSaugleitung (Zoll) 7/8"Schutzart IP21Verdichtungsart ScrollVersorgungsspannung 380-420VVersorgungsspannung 460VVorteile und NutzenHohe saisonale Effizienz durch zertifizierte Tandem- und Trio-KombinationenHohe Zuverlässigkeit und Wirkungsgrad dank Copeland-ScrolltechnologieFlexibilität in der Systemauslegung durch verschiedene KonfigurationsmöglichkeitenGeringe Geräusch- und Vibrationswerte für einen leisen Betrieb Info:Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.Elektronik: Die Elektronik ist im Lieferumfang enthalten.

Copeland ZR81KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C Der Copeland ZR81KCE-TFD-422 Scroll Verdichter ist für Komfort-, Prozess- und Präzisionskühlung mit den Kältemitteln R513A, R407C und R134a ausgelegt. Typische Anwendungen sind Kaltwassersätze, Dachklimageräte und Präzisionsklimageräte. Copeland ZR-Scrollverdichter sind für Komfort-, Prozess- und Präzisionskühlung mit den Kältemitteln R513A, R407C und R134a ausgelegt Typische Anwendungen sind Kaltwassersätze, Dachklimageräte und Präzisionsklimageräte Durch den Einsatz mehrerer von Copeland zertifizierter Tandem- und Trio-Kombinationen lassen sich auch größere Leistungen (z. B. luftgekühlte Kaltwassersätze bis ca. 500 kW) mit hoher saisonaler Effizienz realisieren Für aktuelle Anforderungen an niedrige GWP-Werte stehen spezielle ZR-Modelle für R513A (GWP 631) zur Verfügung Die Baureihe deckt ca. 2 HP bis 30 HP (ZR24–ZR380 für R407C/R134a, ZR24KRE–ZR190KRE für R513A/R407C/R134a) ab und ermöglicht dank niedriger Überhitzung (ca. 5 K) eine gute Systemoptimierung und Kostensenkung axiale und radiale Nachgiebigkeit der Scrolls für hohe Zuverlässigkeit und Effizienz breites ZR-Programm für R407C, R134a und R513A niedriger TEWI (Total Equivalent Warming Impact) geringe Geräusch- und Vibrationswerte geringe Ölmitführung von Copeland zertifizierte Tandem- und Trio-Konfigurationen für hohe saisonale Effizienz Maximal zulässiger Betriebsüberdruck (PS): ZR24 bis ZR81: ND 21 bar(g) / HD 29 bar(g) Maximal zulässiger Betriebsüberdruck (PS): ZR108 bis ZR380: ND 20 bar(g) / HD 32 bar(g) Technische Details Abmessungen (Länge × Breite × Höhe) 24,6 × 24,6 × 45,6 cm Anwendungsbereich AC Anwendungsbereich HBP Anwendungsbereich MBP Anzahl Phasen 3 Bauart Hermetisch COP 3,17 dbA @ 1m 61 dbA 75 Druckleitung (Zoll) 3/4" Elektronik inkl Ersatz für folgende Modelle ZR81KCE-TFD-422, ZRT162KCE-TFD-522 Frequenz 50-60 Hz Gewicht 39 Hubvolumen 18,8 m³/h Kälteleistung (kW) 16,7 Kältemittel R134A Kältemittel R22 Kältemittel R407C Leistung bei Betriebsbedingungen 5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-407C at 50 Hz Leistungsaufnahme [kW] 5,27 Max. Betriebsstrom (A) 15 max. Betriebsüberdruck ND/HD [bar(g)] 20/29,5 Motorcode TFD Öl vorgefüllt Ölmenge (l) 1,77 Öltyp POE Produktfamilie ZR Saugleitung (Zoll) 7/8" Schutzart IP21 Verdichtungsart Scroll Versorgungsspannung 380-420V Versorgungsspannung 460V Vorteile und Nutzen Hohe Zuverlässigkeit und Effizienz durch axiale und radiale Nachgiebigkeit der Scrolls Geringe Geräusch- und Vibrationswerte sorgen für einen leisen Betrieb Optimale Systemanpassung durch niedrige Überhitzung Hohe saisonale Effizienz durch zertifizierte Tandem- und Trio-Konfigurationen Info:Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.Elektronik: Die Elektronik ist im Lieferumfang enthalten.
