Copeland ZR81KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C
Bestellen Sie den effizienten Copeland Scroll ZR81KCE-TFD 422 Verdichter für Kaltwassersätze, Dachgeräte und Präzisionskühlung. Geeignet für R22, R407C und R134a. Energieeffizient und zuverlässig.
- R22 A1 GWP 1.810
- R134a A1 GWP 1.430
- R407C A1 GWP 1.774
Technische Daten
Leistung
- Hubvolumen
- 18,8 m³/h
- Kälteleistung i
- 16,7 kW
- Leistung bei Betriebsbedingungen i
- 5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-407C at 50 Hz
Kältemittel & Öl
- Kältemittel
- R22, R134a, R407C
- Öl
- vorgefüllt, POE
- Ölmenge
- 1,77 l
Einsatzbereich
- Anwendungsbereich i
- AC, HBP, MBP
Elektrik
- Spannung
- 380-420V, 460V
- Elektronik
- inkl.
- Max. Betriebsstrom
- 15 A
- Schutzart
- IP21
Anschlüsse
- Druckleitung
- 3/4" (19,1 mm)
- Saugleitung
- 7/8" (22,2 mm)
Maße & Gewicht
- Abmessungen (L × B × H)
- 24,6 × 24,6 × 45,6 cm
- Gewicht
- 39 kg
Allgemein
- Anzahl Phasen
- 3
- Bauart
- Hermetisch
- COP
- 3,17
- Ersatz für folgende Modelle
- ZR81KCE-TFD-422, ZRT162KCE-TFD-522
- Frequenz
- 50-60 Hz
- Motorcode
- TFD
- Produktfamilie
- ZR
- Verdichtungsart
- Scroll
- dbA
- 75
- dbA @ 1m
- 61
- max. Betriebsüberdruck ND/HD [bar(g)]
- 20/29,5
Beschreibung
Copeland ZR81KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C
Der Copeland ZR81KCE-TFD-422 Scroll Verdichter ist für Komfort-, Prozess- und Präzisionskühlung mit den Kältemitteln R513A, R407C und R134a ausgelegt. Typische Anwendungen sind Kaltwassersätze, Dachklimageräte und Präzisionsklimageräte.
Copeland ZR-Scrollverdichter sind für Komfort-, Prozess- und Präzisionskühlung mit den Kältemitteln R513A, R407C und R134a ausgelegt Typische Anwendungen sind Kaltwassersätze, Dachklimageräte und Präzisionsklimageräte Durch den Einsatz mehrerer von Copeland zertifizierter Tandem- und Trio-Kombinationen lassen sich auch größere Leistungen (z. B. luftgekühlte Kaltwassersätze bis ca. 500 kW) mit hoher saisonaler Effizienz realisieren Für aktuelle Anforderungen an niedrige GWP-Werte stehen spezielle ZR-Modelle für R513A (GWP 631) zur Verfügung Die Baureihe deckt ca. 2 HP bis 30 HP (ZR24–ZR380 für R407C/R134a, ZR24KRE–ZR190KRE für R513A/R407C/R134a) ab und ermöglicht dank niedriger Überhitzung (ca. 5 K) eine gute Systemoptimierung und Kostensenkung axiale und radiale Nachgiebigkeit der Scrolls für hohe Zuverlässigkeit und Effizienz breites ZR-Programm für R407C, R134a und R513A niedriger TEWI (Total Equivalent Warming Impact) geringe Geräusch- und Vibrationswerte geringe Ölmitführung von Copeland zertifizierte Tandem- und Trio-Konfigurationen für hohe saisonale Effizienz Maximal zulässiger Betriebsüberdruck (PS): ZR24 bis ZR81: ND 21 bar(g) / HD 29 bar(g) Maximal zulässiger Betriebsüberdruck (PS): ZR108 bis ZR380: ND 20 bar(g) / HD 32 bar(g)Technische Details
- Abmessungen (Länge × Breite × Höhe) 24,6 × 24,6 × 45,6 cm
- Anwendungsbereich AC
- Anwendungsbereich HBP
- Anwendungsbereich MBP
- Anzahl Phasen 3
- Bauart Hermetisch
- COP 3,17
- dbA @ 1m 61
- dbA 75
- Druckleitung (Zoll) 3/4"
- Elektronik inkl
- Ersatz für folgende Modelle ZR81KCE-TFD-422, ZRT162KCE-TFD-522
- Frequenz 50-60 Hz
- Gewicht 39
- Hubvolumen 18,8 m³/h
- Kälteleistung (kW) 16,7
- Kältemittel R134A
- Kältemittel R22
- Kältemittel R407C
- Leistung bei Betriebsbedingungen 5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-407C at 50 Hz
- Leistungsaufnahme [kW] 5,27
- Max. Betriebsstrom (A) 15
- max. Betriebsüberdruck ND/HD [bar(g)] 20/29,5
- Motorcode TFD
- Öl vorgefüllt
- Ölmenge (l) 1,77
- Öltyp POE
- Produktfamilie ZR
- Saugleitung (Zoll) 7/8"
- Schutzart IP21
- Verdichtungsart Scroll
- Versorgungsspannung 380-420V
- Versorgungsspannung 460V
Vorteile und Nutzen
- Hohe Zuverlässigkeit und Effizienz durch axiale und radiale Nachgiebigkeit der Scrolls
- Geringe Geräusch- und Vibrationswerte sorgen für einen leisen Betrieb
- Optimale Systemanpassung durch niedrige Überhitzung
- Hohe saisonale Effizienz durch zertifizierte Tandem- und Trio-Konfigurationen
Info:
- Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.
- Elektronik: Die Elektronik ist im Lieferumfang enthalten.
Passendes Zubehör
Laut Artikelangaben passend zu diesem Verdichter. Bitte vor dem Einbau mit den Angaben des Verdichterherstellers abgleichen.
Ventile und Adapter
-
29,69 €*
-
101,03 €*
Ölsumpfheizung
-
Copeland Ölsumpfheizung 8561105 240V/70W ZR22-81;ZB(D)/ZS15-45;ZF(D)6-18 Art.-Nr. 73-8561105
Lieferbar
83,18 €*

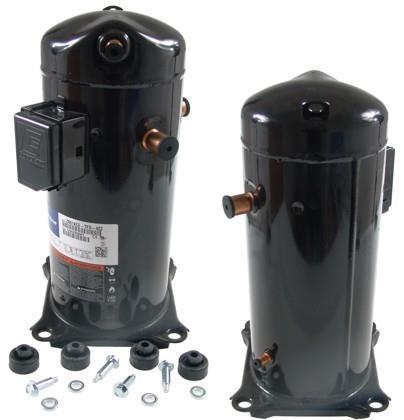

Montage und Schallschutz
-
272,51 €*
Alternativen im Vergleich
|
Dieser Artikel
Copeland ZR81KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C
1.535,10 €
|
Verdichter Scroll DAIKIN, JT335DA-Y1L, 127100 BTU, R404, R407,380V 1.892,10 € 357,00 € teurer | Copeland ZR160KCE-TFD-455 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 2.725,10 € 1.190,00 € teurer | Verdichter Maneurop Scroll SZ161T4VC / SZ161-4VAI, HBP - R407C, R134a (R404A, R507A), 380V 2.725,10 € 1.190,00 € teurer | Copeland ZR16M3E-TWD-961 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 11.412,10 € 9.877,00 € teurer |
|---|---|---|---|---|---|
| Lieferbarkeit | Lieferbar | Versandfertig in ca. 10 Werktagen | Lieferbar | Versandfertig in ca. 7 Werktagen | Versandfertig in ca. 10 Werktagen |
| Anwendungsbereich | AC, HBP, MBP | — | AC, MBP, HBP | HBP | AC, MBP, HBP |
| Kältemittel | R22, R134A, R407C | R407C (vor dem Kauf prüfen) | R22, R134a, R407C | R407C (vor dem Kauf prüfen) | R22, R134a, R407C |
| Versorgungsspannung | 380-420V, 460V | 400V (vor dem Kauf prüfen) | 460V, 380-420V | — | 460V, 380-420V |
| Abmessungen ( Länge × Breite × Höhe ) | 24,6 × 24,6 × 45,6 cm | — | 28,1 × 28,5 × 55,2 cm | — | — |
| Bauart | Hermetisch | Hermetisch, Scroll | Hermetisch | — | Hermetisch |
| COP | 3,17 | 3,4 (besser) | 3,24 (besser) | — | — |
| Druckleitung (Zoll) | 3/4" | — | 7/8" | — | 1 1/4" |
| Ersatz für folgende Modelle | ZR81KCE-TFD-422, ZRT162KCE-TFD-522 | — | ZRT320K3E-TWD-870, ZRT320KCE-TFD-275 | — | — |
| zum Artikel | zum Artikel | zum Artikel | zum Artikel |
Bei allen gleich: Elektronik: inkl.Öl: vorgefüllt
Über Copeland
Copeland entwickelt und fertigt Verdichter, Verflüssigungssätze sowie Regel- und Überwachungstechnik für Kälte, Klima und Wärmepumpen.
Bis 2023 gehörte das Geschäft als Emerson Climate Technologies zum Emerson-Konzern, seitdem heißt es Copeland. Zur Gruppe gehören auch Alco Controls und Dixell.
Alle Artikel von CopelandAngaben zum Hersteller (Produktsicherheit)
Hersteller: Copeland Europe GmbH
Postanschrift: Pascalstraße 65 52076 Aachen Deutschland
E-Mail-Adresse: info@copeland.com
Website: www.copeland.com
