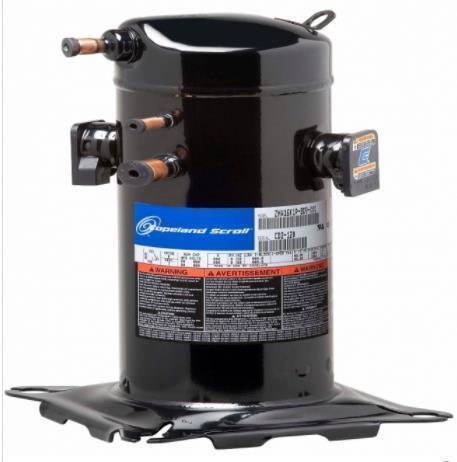

Copeland ZH09K1P-TFM-524 Scroll Verdichter Kompressor Wärmepumpe R410A

Art.-Nr.: 47-32ZH09-K1P Hersteller-Nr.: ZH09K1P-TFM-524 EAN: 04260190341826

Leistungsstarker und geräuscharmer Copeland Scroll ZH09-K1P-TFM-524 Verdichter für Wärmepumpen mit 9.9 kW Heizleistung und 6,9 m3/h Fördervolumen.

Kältemittel
  • R410A A1 GWP 2.088
Anwendungsbereich · HBP
Typische Verdampfungstemperaturen. Maßgeblich sind die Einsatzgrenzen des Herstellers.
Kälteleistung
10,3 kW
Spannung
380-420V
Hubvolumen
6,93 m³/h
Saugleitung
7/8" (22,2 mm)
Öl
vorgefüllt, POE
Bauart
Hermetisch
Original-Markenware — direkt vom Fachhandel
Persönliche Fachberatung durch unsere Kälte- und Klima-Experten
Größere Menge oder Projekt? · OEM und Sonderprojekte
Mindestens 2 Jahre gesetzliche Gewährleistung Gilt für Verbraucherkäufe in der EU. EU-Hinweis ansehen Für Unternehmen: 12 Monate ab Lieferung.
1.062,69 € inkl. MwSt.
893,02 € netto
Wenige verfügbar – jetzt sichern
Zubehör mitbestellen

Angehakte Teile kommen mit in den Warenkorb. Passend laut Artikelangaben – bitte vor dem Einbau prüfen.

922,09 € - 1.024,54 €*
Copeland ZH26K4E-TFD-524 Scroll Verdichter Kompressor Wärmepumpe R134A/R407C
Typ / Serie: ZH26K4E-TFD-524
922,09 € - 1.024,54 €*
Verdichter / Kompressor Scroll Sanyo / Panasonic C-SBP120H38B, R410A, 10 kW, 3 ~ 380 - 415V, 50 Hz
772,31 €*

Artikel verfügbar, Lieferzeit 1–3 Werktage,
innerhalb DE, Ausland abweichend, Zwischenverkauf vorbehalten

Copeland ZH30K4E-TFD-524 Scroll Verdichter Kompressor Wärmepumpe R134A/R407C
1.060,29 € - 1.178,10 €*

Artikel verfügbar, Lieferzeit 5-8 Werktage,
innerhalb DE, Ausland abweichend, Zwischenverkauf vorbehalten

808,01 €*
Verdichter / Kompressor Scroll Sanyo / Panasonic C-SBN303H8H R410A, 380-415V/3PH/50Hz, 440-460V/3PH/60Hz
Kältemittel: R410a | Modellreihe: C-SBN | Typ / Serie: C-SBN303H8H
808,01 €*
Copeland ZP42KSE-PFZ-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R410A
1.057,91 €*

Versandfertig in 10 Werktagen, Lieferzeit 5-8 Werktage,
innerhalb DE, Ausland abweichend

Produkt Anzahl: Gib den gewünschten Wert ein oder benutze die Schaltflächen um die Anzahl zu erhöhen oder zu reduzieren.
Stk
PayPal Kredit- oder Debitkarte Google Pay SEPA Lastschrift Bancontact
Kauf auf Rechnung für Unternehmen, Behörden und Co.

Technische Daten

Leistung
Hubvolumen
6,93 m³/h
Kälteleistung i
10,3 kW
Leistung bei Betriebsbedingungen i
7,2°C evap, temp,; 54,4°C cond, temp,; R410A at 50 Hz
Kältemittel & Öl
Kältemittel
R410A
Öl
vorgefüllt, POE
Ölmenge
1,24 l
Einsatzbereich
Anwendungsbereich i
HBP, HT
Elektrik
Spannung
380-420V
Elektronik
inkl.
Max. Betriebsstrom
7 A
Anschlüsse
Druckleitung
1/2" (12,7 mm)
Saugleitung
7/8" (22,2 mm)
Maße & Gewicht
Abmessungen (L × B × H)
24,2 × 24,2 × 42,2 cm
Gewicht
33 kg
Allgemein
Anzahl Phasen
3
Bauart
Hermetisch
Empfohlene Kurbelgehäuseheizung
40
Frequenz
50 Hz
Motorcode
TFM
Produktfamilie
ZH
Verdichtungsart
Scroll
dbA @ 1m
62

Beschreibung

Copeland ZH09K1P-TFM-524 Scroll Verdichter Kompressor Wärmepumpe R410A

Der Copeland ZH09K1P-TFM-524 ist ein drehzahlfester Heizverdichter, der für Wärmepumpen- und reversible Anwendungen mit R410A konzipiert wurde. Er bietet hohe Heizleistung und Effizienz, wodurch der Bedarf an elektrischer oder gasbetriebener Zusatzheizung reduziert wird.

Copeland ZH-Scrollverdichter sind drehzahlfeste Heizverdichter für Wärmepumpen- und reversible Anwendungen mit R410A, R407C (sowie teils R134a/R513A)Die Baureihe basiert auf drei Plattformgrößen und deckt einen Leistungsbereich von ca. 4 kW bis 38 kW abZH-Heizverdichter sind für niedrige Verdampfungstemperaturen optimiert, liefern hohe Heizleistung und Wirkungsgrade und reduzieren so den Bedarf an elektrischer oder gasbetriebener Zusatzheizung – mit entsprechend besserer saisonaler EffizienzVarianten mit „Enhanced Vapor Injection“ (EVI) besitzen einen zusätzlichen Anschluss zur Dampfeinspritzung während der VerdichtungDadurch werden Heizleistung und Betriebsbereich erweitert und hohe Vorlauftemperaturen ermöglicht, oft als Ersatz für konventionelle Heizkessel geeignetaxiale und radiale Nachgiebigkeit der Scrolls für hohe Zuverlässigkeithohe Effizienz und erhöhte Heizleistung, auch bei niedrigen Quelltemperaturenhohe Wassertemperaturen für verschiedene Heizsystemegeringe Geräusch- und VibrationswerteTandemkombinationen möglich für verbesserten saisonalen Wirkungsgraderweiterte Dampfeinspritzung (EVI) für maximale Leistung und EffizienzMaximal zulässiger Betriebsüberdruck (PS): ZH(i)04K1P bis ZH(i)23K1P: ND 28 bar(g) / HD 45 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZHi27K1P bis ZHi46K1P: ND 29,5 bar(g) / HD 53 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZH12K4E bis ZH45K4E: ND 20 bar(g) / HD 32 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZH09KVE bis ZH18KVE: ND 20 bar(g) / HD 32 bar(g)

Technische Details

  • Abmessungen (Länge × Breite × Höhe) 24,2 × 24,2 × 42,2 cm
  • Anwendungsbereich HBP
  • Anwendungsbereich HT
  • Anzahl Phasen 3
  • Bauart Hermetisch
  • dbA @ 1m 62
  • Druckleitung (Zoll) 1/2"
  • Elektronik inkl
  • Empfohlene Kurbelgehäuseheizung 40
  • Frequenz 50 Hz
  • Gewicht 33
  • Hubvolumen 6,93 m³/h
  • Kälteleistung (kW) 10,3
  • Kältemittel R410A
  • Leistung bei Betriebsbedingungen 7,2°C evap, temp,; 54,4°C cond, temp,; R410A at 50 Hz
  • Max. Betriebsstrom (A) 7
  • Motorcode TFM
  • Öl vorgefüllt
  • Ölmenge (l) 1,24
  • Öltyp POE
  • Produktfamilie ZH
  • Saugleitung (Zoll) 7/8"
  • Verdichtungsart Scroll
  • Versorgungsspannung 380-420V

Vorteile und Nutzen

  • Hohe Effizienz und Heizleistung, auch bei niedrigen Quelltemperaturen
  • Geringe Geräusch- und Vibrationswerte für einen leisen Betrieb
  • Tandemkombinationen ermöglichen einen verbesserten saisonalen Wirkungsgrad
  • Erweiterte Dampfeinspritzung (EVI) sorgt für maximale Leistung und Effizienz

Info:

  • Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.
  • Elektronik: Die Elektronik ist im Lieferumfang enthalten.
