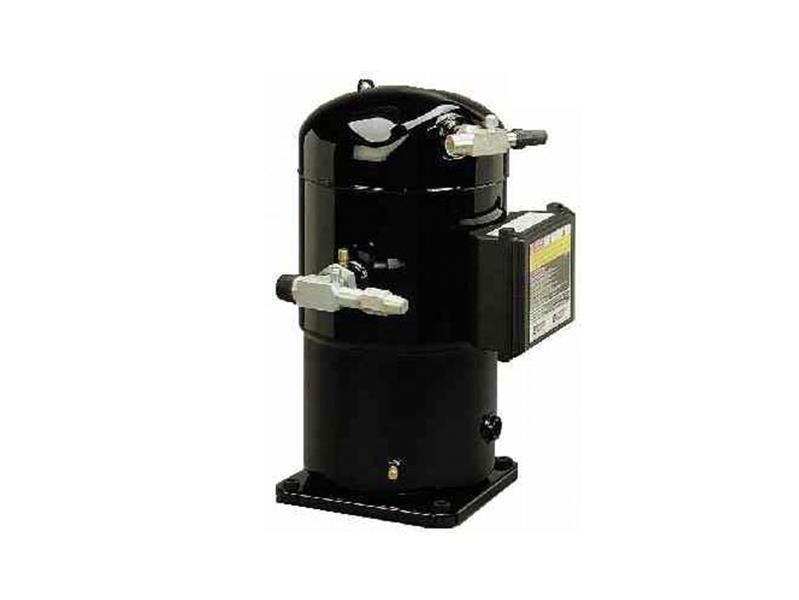

Copeland ZF34K5E-TFD-567 Scroll Verdichter Kompressor Kälte R404A/R448A/R449A

Copeland ZR48KCE-TFD-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407CDer Copeland ZR-Scrollverdichter ist für Komfort-, Prozess- und Präzisionskühlung mit den Kältemitteln R513A, R407C und R134a ausgelegt. Typische Anwendungen sind Kaltwassersätze, Dachklimageräte und Präzisionsklimageräte.Copeland ZR-Scrollverdichter sind für Komfort-, Prozess- und Präzisionskühlung mit den Kältemitteln R513A, R407C und R134a ausgelegtTypische Anwendungen sind Kaltwassersätze, Dachklimageräte und PräzisionsklimageräteDurch den Einsatz mehrerer von Copeland zertifizierter Tandem- und Trio-Kombinationen lassen sich auch größere Leistungen (z. B. luftgekühlte Kaltwassersätze bis ca. 500 kW) mit hoher saisonaler Effizienz realisierenFür aktuelle Anforderungen an niedrige GWP-Werte stehen spezielle ZR-Modelle für R513A (GWP 631) zur VerfügungDie Baureihe deckt ca. 2 HP bis 30 HP (ZR24–ZR380 für R407C/R134a, ZR24KRE–ZR190KRE für R513A/R407C/R134a) ab und ermöglicht dank niedriger Überhitzung (ca. 5 K) eine gute Systemoptimierung und Kostensenkungaxiale und radiale Nachgiebigkeit der Scrolls für hohe Zuverlässigkeit und Effizienzbreites ZR-Programm für R407C, R134a und R513Aniedriger TEWI (Total Equivalent Warming Impact)geringe Geräusch- und Vibrationswertegeringe Ölmitführungvon Copeland zertifizierte Tandem- und Trio-Konfigurationen für hohe saisonale EffizienzMaximal zulässiger Betriebsüberdruck (PS): ZR24 bis ZR81: ND 21 bar(g) / HD 29 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZR108 bis ZR380: ND 20 bar(g) / HD 32 bar(g)Technische DetailsAbmessungen (Länge × Breite × Höhe) 24,2 × 24,2 × 41,7 cmAnwendungsbereich ACAnwendungsbereich HBPAnwendungsbereich MBPAnzahl Phasen 3Bauart HermetischCOP 3,1dbA @ 1m 57Druckleitung (Zoll) 1/2"Elektronik inklEmpfohlene Kurbelgehäuseheizung 70Frequenz 50-60 HzGewicht 30,8Hubvolumen 11,4 m³/hKälteleistung (kW) 10,1Kältemittel R134AKältemittel R22Kältemittel R407CLeistung bei Betriebsbedingungen 5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-407C at 50 HzMax. Betriebsstrom (A) 10Motorcode TFDÖl vorgefülltÖlmenge (l) 1,36Öltyp POEProduktfamilie ZRSaugleitung (Zoll) 7/8"Verdichtungsart ScrollVersorgungsspannung 380-420VVersorgungsspannung 460VVorteile und NutzenHohe Zuverlässigkeit und Effizienz durch axiale und radiale Nachgiebigkeit der ScrollsGeringe Geräusch- und Vibrationswerte sorgen für einen leisen BetriebOptimale Systemanpassung und Kostensenkung durch niedrige ÜberhitzungHohe saisonale Effizienz durch zertifizierte Tandem- und Trio-Konfigurationen Info:Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.Elektronik: Die Elektronik ist im Lieferumfang enthalten.

Copeland ZF49K5E-TFD-567 Scroll Verdichter Kompressor Kälte R404A/R448A/R449A Der Copeland ZF49K5E-TFD-567 Scroll Verdichter ist für Niedertemperatur-Kälteanwendungen mit den Kältemitteln R407A/F, R448A/R449A und R404A ausgelegt. Er bietet eine robuste Lösung für Tiefkühlanwendungen und zeichnet sich durch einen breiten Verdampfungstemperaturbereich aus. Die Baureihe arbeitet in einem breiten Verdampfungstemperaturbereich von ca. −40 °C bis +7 °C Durch den Scroll-Nachgiebemechanismus sind die Verdichter besonders robust gegenüber Flüssigkeitsschlägen Es stehen Ausführungen mit Flüssigkeitseinspritzung, Dampfeinspritzung oder beiden Verfahren zur Verfügung, um Auslasstemperaturen zu begrenzen und Leistung/Wirkungsgrad deutlich zu erhöhen ZFD-Varianten bieten zusätzlich digitale Leistungsmodulation breiter Betriebsbereich, niedrige Verflüssigungstemperaturen für hohen Wirkungsgrad ein Verdichtertyp für mehrere Kältemittel (R407A/F, R448A/R449A, R404A, teils R134a) kompakte, leichte Bauweise (bis etwa halb so schwer wie vergleichbare halbhermetische Kolbenverdichter) optionale Schallschutzhaube mit zusätzlicher Geräuschreduzierung Modelle mit Flüssigkeits- und/oder Dampfeinspritzung für deutlich gesteigerte Systemleistung und Effizienz digitale ZFD-Modelle für stufenlose Leistungsanpassung Maximal zulässiger Betriebsüberdruck (PS): ZF06 bis ZF18 (K4E/KVE): ND 21 bar(g) / HD 32 bar(g) Maximal zulässiger Betriebsüberdruck (PS): ZF25 bis ZF54 (K5E): ND 22,6 bar(g) / HD 32 bar(g) Maximal zulässiger Betriebsüberdruck (PS): Digital ZFD: ND 22,6 bar(g) / HD 32 bar(g) Technische Details Anwendungsbereich LBP Anzahl Phasen 3 Bauart Hermetisch COP 1,37 dbA @ 1m 71 dbA 86 Druckleitung (Zoll) 1 1/4" Elektronik inkl Empfohlene Kurbelgehäuseheizung 70 Frequenz 50-60 Hz Gewicht 66,2 Hubvolumen 42,3 m³/h Kälteleistung (kW) 9,12 Kältemittel R404A Kältemittel R407A Kältemittel R407F Kältemittel R448A Kältemittel R449A Leistung bei Betriebsbedingungen -35°C evap, temp,; 40°C cond, temp,; 20°C suction gas return; 0 K subcooling for R-448A at 50 Hz Leistungsaufnahme [kW] 8,56 Max. Betriebsstrom (A) 30 max. Betriebsüberdruck ND/HD [bar(g)] 22,6/32 Motorcode TFD Öl vorgefüllt Ölmenge (l) 3,20 Öltyp POE Produktfamilie ZF Saugleitung (Zoll) 1 3/4" Schutzart IP54 Verdichtungsart Scroll Versorgungsspannung 380-420V Versorgungsspannung 460V Vorteile und Nutzen Hohe Effizienz durch breiten Betriebsbereich und niedrige Verflüssigungstemperaturen Vielseitigkeit durch die Verwendung mehrerer Kältemittel Leichte und kompakte Bauweise ermöglicht einfache Installation Digitale Leistungsmodulation für flexible Anpassung an Betriebsbedingungen Info:Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.Elektronik: Die Elektronik ist im Lieferumfang enthalten.

Copeland ZF09K4E-TFD-551 Scroll Verdichter Kompressor Kälte R404A/R448A/R449A Der Copeland ZF09K4E-TFD-551 Scroll Verdichter ist für Niedertemperatur-Kälteanwendungen konzipiert und eignet sich ideal für den Einsatz mit den Kältemitteln R407A/F, R448A/R449A und R404A. Er ist speziell für Tiefkühlanwendungen optimiert und bietet durch den Scroll-Nachgiebemechanismus eine hohe Robustheit gegenüber Flüssigkeitsschlägen. Copeland ZF- und ZFD-Scrollverdichter sind für Niedertemperatur-Kälteanwendungen mit den Kältemitteln R407A/F, R448A/R449A und R404A (teilweise auch R134a) ausgelegt Die Baureihe arbeitet in einem breiten Verdampfungstemperaturbereich von ca. −40 °C bis +7 °C Durch den Scroll-Nachgiebemechanismus sind die Verdichter besonders robust gegenüber Flüssigkeitsschlägen Es stehen Ausführungen mit Flüssigkeitseinspritzung, Dampfeinspritzung oder beiden Verfahren zur Verfügung, um Auslasstemperaturen zu begrenzen und Leistung/Wirkungsgrad deutlich zu erhöhen ZFD-Varianten bieten zusätzlich digitale Leistungsmodulation breiter Betriebsbereich, niedrige Verflüssigungstemperaturen für hohen Wirkungsgrad ein Verdichtertyp für mehrere Kältemittel (R407A/F, R448A/R449A, R404A, teils R134a) kompakte, leichte Bauweise (bis etwa halb so schwer wie vergleichbare halbhermetische Kolbenverdichter) optionale Schallschutzhaube mit zusätzlicher Geräuschreduzierung Modelle mit Flüssigkeits- und/oder Dampfeinspritzung für deutlich gesteigerte Systemleistung und Effizienz digitale ZFD-Modelle für stufenlose Leistungsanpassung Maximal zulässiger Betriebsüberdruck (PS): ZF06 bis ZF18 (K4E/KVE): ND 21 bar(g) / HD 32 bar(g) Maximal zulässiger Betriebsüberdruck (PS): ZF25 bis ZF54 (K5E): ND 22,6 bar(g) / HD 32 bar(g) Maximal zulässiger Betriebsüberdruck (PS): Digital ZFD: ND 22,6 bar(g) / HD 32 bar(g) Technische Details Anwendungsbereich LBP Anzahl Phasen 3 Bauart Hermetisch COP 1,14 dbA @ 1m 62 dbA 75 Druckleitung (Zoll) 1" Elektronik inkl Empfohlene Kurbelgehäuseheizung 70 Frequenz 50-60 Hz Gewicht 27 Hubvolumen 83 m³/h Kälteleistung (kW) 1,66 Kältemittel R22 Kältemittel R404A Kältemittel R407A Kältemittel R407F Kältemittel R448A Kältemittel R449A Leistung bei Betriebsbedingungen -35°C evap, temp,; 40°C cond, temp,; 20°C suction gas return; 0 K subcooling for R-448A at 50 Hz Leistungsaufnahme [kW] 1,46 Max. Betriebsstrom (A) 6 max. Betriebsüberdruck ND/HD [bar(g)] 21/28,8 Motorcode TFD Öl vorgefüllt Ölmenge (l) 1,50 Öltyp POE Produktfamilie ZF Saugleitung (Zoll) 1 3/4" Schutzart IP21 Verdichtungsart Scroll Versorgungsspannung 380-420V Versorgungsspannung 460V Vorteile und Nutzen Hohe Effizienz durch breiten Betriebsbereich und niedrige Verflüssigungstemperaturen Vielseitigkeit durch die Verwendung mehrerer Kältemittel Leichte und kompakte Bauweise ermöglicht einfache Installation Optionale Schallschutzhaube reduziert Geräuschentwicklung Info:Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.Elektronik: Die Elektronik ist im Lieferumfang enthalten.

Copeland ZF41K5E-TFD-567 Scroll Verdichter Kompressor Kälte R404A/R448A/R449ADer Copeland ZF41K5E-TFD-567 Scroll Verdichter ist für Niedertemperatur-Kälteanwendungen konzipiert und eignet sich ideal für den Einsatz mit den Kältemitteln R407A/F, R448A/R449A und R404A. Er bietet eine robuste Leistung und ist speziell für Tiefkühlanwendungen optimiert.Copeland ZF- und ZFD-Scrollverdichter sind für Niedertemperatur-Kälteanwendungen mit den Kältemitteln R407A/F, R448A/R449A und R404A (teilweise auch R134a) ausgelegtDie Baureihe arbeitet in einem breiten Verdampfungstemperaturbereich von ca. −40 °C bis +7 °C und ist speziell für Tiefkühlanwendungen optimiertDurch den Scroll-Nachgiebemechanismus sind die Verdichter besonders robust gegenüber FlüssigkeitsschlägenEs stehen Ausführungen mit Flüssigkeitseinspritzung, Dampfeinspritzung oder beiden Verfahren zur Verfügung, um Auslasstemperaturen zu begrenzen und Leistung/Wirkungsgrad deutlich zu erhöhenZFD-Varianten bieten zusätzlich digitale LeistungsmodulationWesentliche Merkmale: breiter Betriebsbereich, niedrige Verflüssigungstemperaturen für hohen Wirkungsgradein Verdichtertyp für mehrere Kältemittel (R407A/F, R448A/R449A, R404A, teils R134a)kompakte, leichte Bauweise (bis etwa halb so schwer wie vergleichbare halbhermetische Kolbenverdichter)optionale Schallschutzhaube mit zusätzlicher GeräuschreduzierungModelle mit Flüssigkeits- und/oder Dampfeinspritzung für deutlich gesteigerte Systemleistung und Effizienzdigitale ZFD-Modelle für stufenlose LeistungsanpassungMaximal zulässiger Betriebsüberdruck (PS): ZF06 bis ZF18 (K4E/KVE): ND 21 bar(g) / HD 32 bar(g)Maximal zulässiger Betriebsüberdruck (PS): ZF25 bis ZF54 (K5E): ND 22,6 bar(g) / HD 32 bar(g)Maximal zulässiger Betriebsüberdruck (PS): Digital ZFD: ND 22,6 bar(g) / HD 32 bar(g)Technische DetailsAnwendungsbereich LBPAnzahl Phasen 3Bauart HermetischCOP 1,41dbA @ 1m 69dbA 83Druckleitung (Zoll) 1 1/4"Elektronik inklEmpfohlene Kurbelgehäuseheizung 70Frequenz 50-60 HzGewicht 63,1Hubvolumen 35,3 m³/hKälteleistung (kW) 9,81Kältemittel R404AKältemittel R407AKältemittel R407FKältemittel R448AKältemittel R449ALeistung bei Betriebsbedingungen -35°C evap, temp,; 40°C cond, temp,; 20°C suction gas return; 0 K subcooling for R-448A at 50 HzLeistungsaufnahme [kW] 6,96Max. Betriebsstrom (A) 29max. Betriebsüberdruck ND/HD [bar(g)] 22,6/32Motorcode TFDÖl vorgefülltÖlmenge (l) 3,20Öltyp POEProduktfamilie ZFSaugleitung (Zoll) 1 3/4"Schutzart IP54Verdichtungsart ScrollVersorgungsspannung 380-420VVersorgungsspannung 460VVorteile und NutzenHohe Effizienz durch breiten Betriebsbereich und niedrige VerflüssigungstemperaturenVielseitigkeit durch die Verwendung mehrerer KältemittelGeringes Gewicht und kompakte Bauweise erleichtern die InstallationOptionale Schallschutzhaube reduziert Geräuschentwicklung Info:Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.Elektronik: Die Elektronik ist im Lieferumfang enthalten.

Copeland ZF25K5E-TFD-567 Scroll Verdichter Kompressor Kälte R404A/R448A/R449A Der Copeland ZF25K5E-TFD-567 Scroll Verdichter ist für Niedertemperatur-Kälteanwendungen konzipiert und eignet sich ideal für den Einsatz mit den Kältemitteln R407A/F, R448A/R449A und R404A. Er bietet eine robuste Leistung und ist speziell für Tiefkühlanwendungen optimiert. Copeland ZF- und ZFD-Scrollverdichter sind für Niedertemperatur-Kälteanwendungen mit den Kältemitteln R407A/F, R448A/R449A und R404A (teilweise auch R134a) ausgelegt Die Baureihe arbeitet in einem breiten Verdampfungstemperaturbereich von ca. −40 °C bis +7 °C Durch den Scroll-Nachgiebemechanismus sind die Verdichter besonders robust gegenüber Flüssigkeitsschlägen Es stehen Ausführungen mit Flüssigkeitseinspritzung, Dampfeinspritzung oder beiden Verfahren zur Verfügung, um Auslasstemperaturen zu begrenzen und Leistung/Wirkungsgrad deutlich zu erhöhen ZFD-Varianten bieten zusätzlich digitale Leistungsmodulation breiter Betriebsbereich, niedrige Verflüssigungstemperaturen für hohen Wirkungsgrad ein Verdichtertyp für mehrere Kältemittel (R407A/F, R448A/R449A, R404A, teils R134a) kompakte, leichte Bauweise (bis etwa halb so schwer wie vergleichbare halbhermetische Kolbenverdichter) optionale Schallschutzhaube mit zusätzlicher Geräuschreduzierung Modelle mit Flüssigkeits- und/oder Dampfeinspritzung für deutlich gesteigerte Systemleistung und Effizienz digitale ZFD-Modelle für stufenlose Leistungsanpassung Maximal zulässiger Betriebsüberdruck (PS): ZF06 bis ZF18 (K4E/KVE): ND 21 bar(g) / HD 32 bar(g) Maximal zulässiger Betriebsüberdruck (PS): ZF25 bis ZF54 (K5E): ND 22,6 bar(g) / HD 32 bar(g) Maximal zulässiger Betriebsüberdruck (PS): Digital ZFD: ND 22,6 bar(g) / HD 32 bar(g) Technische Details Anwendungsbereich LBP Anzahl Phasen 3 Bauart Hermetisch COP 1,54 dbA @ 1m 68 dbA 81 Druckleitung (Zoll) 1 1/4" Elektronik inkl Empfohlene Kurbelgehäuseheizung 70 Ersatz für folgende Modelle ZF24KVE-TWD-551 Frequenz 50-60 Hz Gewicht 39,5 Hubvolumen 21,3 m³/h Kälteleistung (kW) 6,12 Kältemittel R404A Kältemittel R407A Kältemittel R407F Kältemittel R448A Kältemittel R449A Leistung bei Betriebsbedingungen -35°C evap, temp,; 40°C cond, temp,; 20°C suction gas return; 0 K subcooling for R-448A at 50 Hz Leistungsaufnahme [kW] 3,97 Max. Betriebsstrom (A) 16 max. Betriebsüberdruck ND/HD [bar(g)] 21/28,8 Motorcode TFD Öl vorgefüllt Ölmenge (l) 1,90 Öltyp POE Produktfamilie ZF Saugleitung (Zoll) 1 1/4" Schutzart IP54 Verdichtungsart Scroll Versorgungsspannung 380-420V Versorgungsspannung 460V Vorteile und Nutzen Hohe Effizienz durch breiten Betriebsbereich und niedrige Verflüssigungstemperaturen Vielseitigkeit durch die Verwendung mehrerer Kältemittel Leichte und kompakte Bauweise ermöglicht einfache Installation Digitale Leistungsmodulation für flexible Anpassung an Betriebsbedingungen Info:Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.Elektronik: Die Elektronik ist im Lieferumfang enthalten.
