R290-Inverter-Monoblock-Kühlaggregat für Kühl- (+2°C) und Tiefkühlräume (-18°C), bis zu 17,5 m³ / 9 m³ | BYGY-020-QXD-RZPP

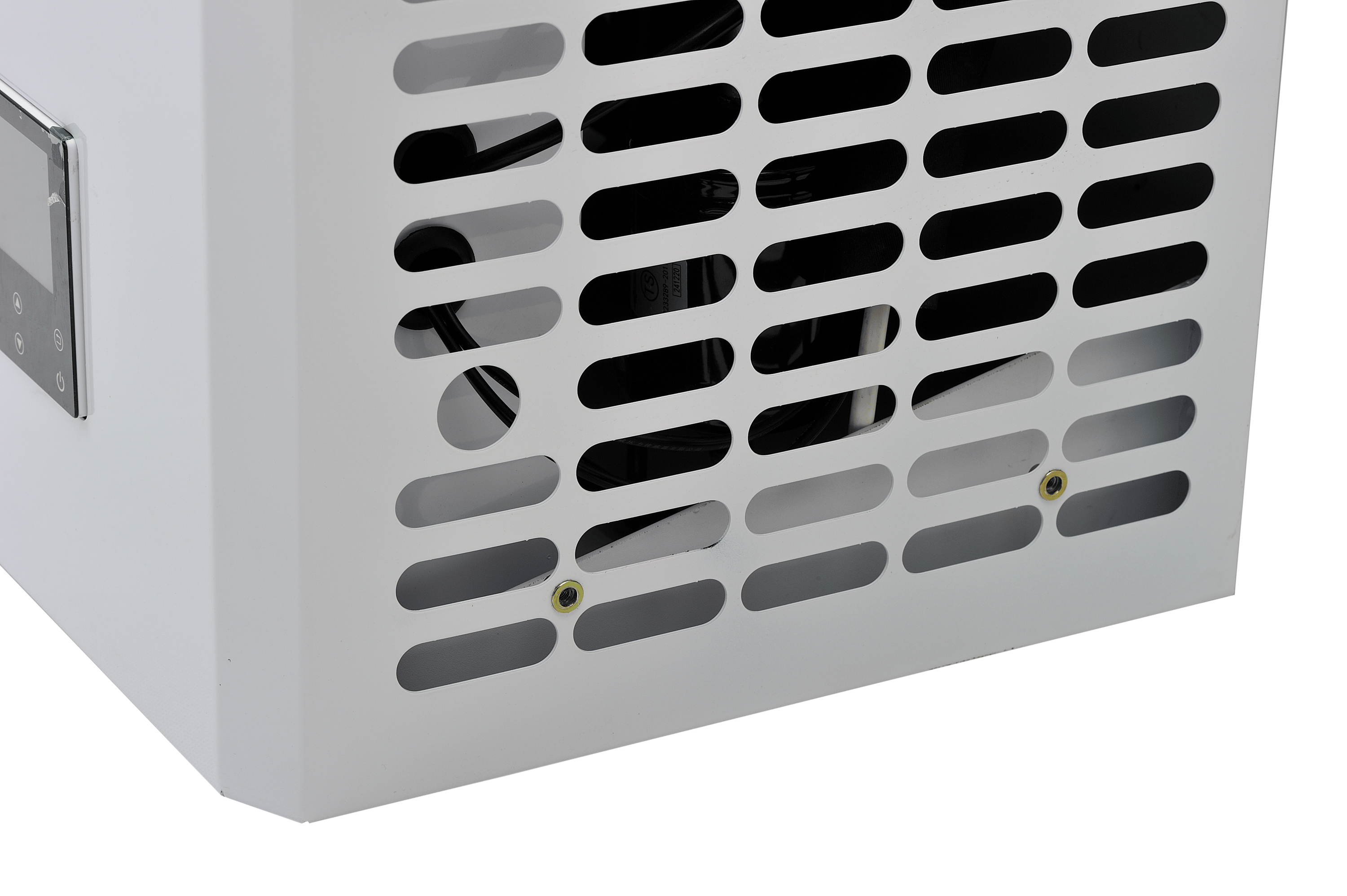

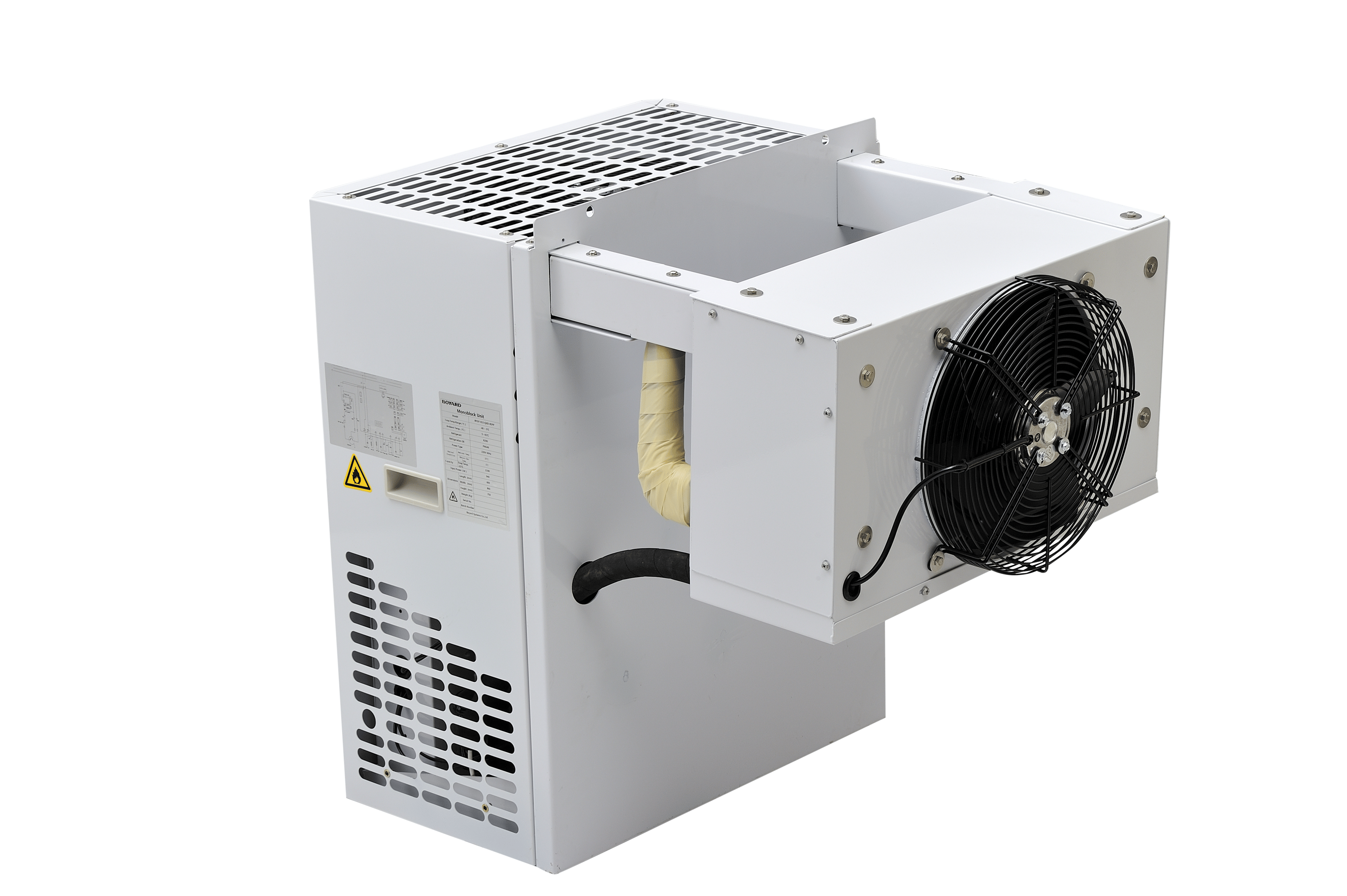

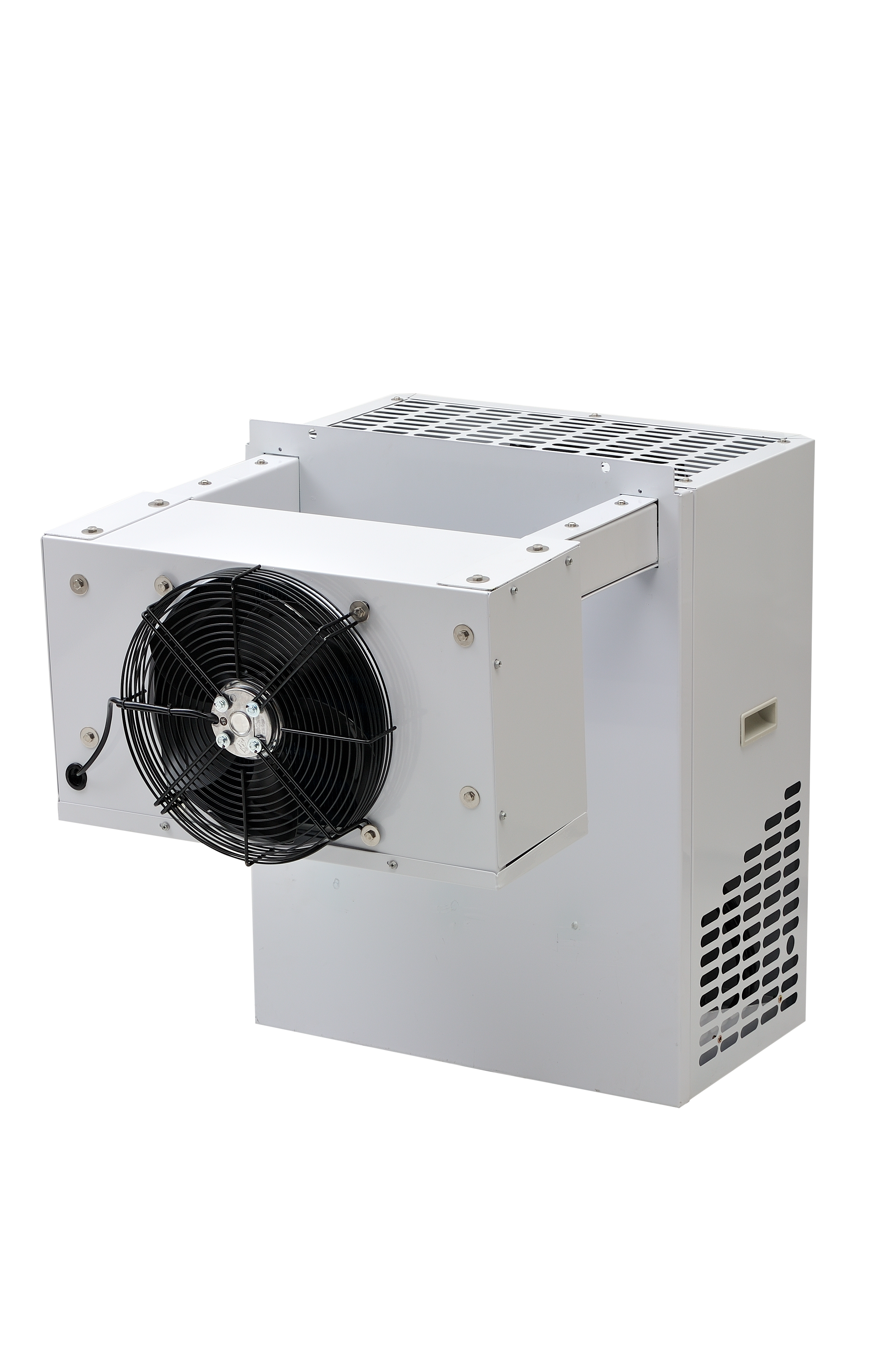

BYGY-020-QXD-RZPP – Wandmontierte Inverter-Monoblock-Kälteeinheit mit R290 für kleine Kühl- und Tiefkühlräume

Die BYGY-020-QXD-RZPP ist eine wandmontierte Inverter-Monoblock-Kälteeinheit mit dem natürlichen Kältemittel R290 für kleine Kühl- und Tiefkühlräume. Sie ist sowohl für Normalkühlanwendungen als auch für Tiefkühlanwendungen ausgelegt und damit für Kühlräume um +2 °C sowie Tiefkühlräume um −18 °C geeignet – abhängig von Raumgröße und realen Betriebsbedingungen. Bei geeigneter Auslegung ist sie für Kühlräume bis ca. 17,5 m³ bei +2 °C und Tiefkühlräume bis ca. 9 m³ bei −18 °C einsetzbar.

Das System verwendet das natürliche Kältemittel R290 und eine integrierte drehzahlvariable Verdichterregelung, um die Kälteleistung an die tatsächliche Last anzupassen. Dies verbessert die Temperaturstabilität, senkt den Energieverbrauch und sorgt für einen leiseren, effizienteren Betrieb im Teillastbereich. Das Regelkonzept umfasst in der Baureihe Kompressorfrequenzregelung, elektronische Expansionsventilregelung, Verflüssiger- und Verdampferlüftersteuerung, Abtausteuerung, Druckschutz, Abgastemperaturschutz und Fehlercode-Ausgabe.

Da das komplette Kältesystem in einem kompakten Gehäuse integriert ist, wird die Installation deutlich vereinfacht. Die Einheit wird direkt durch das Kühlraumpaneel hindurch montiert und benötigt nur korrekte Montage, Dämmung und elektrische Anbindung.

Typische Anwendungen

• Kühlräume für Frischwaren
• Tiefkühlräume für Tiefkühlprodukte
• Gastronomie-Kühlräume
• Hofladen-/Farmshop-Kühlräume
• Catering-Kühlräume
• Kleine gewerbliche begehbare Kühlräume
• Labor-Kühlräume

Einsatz als Kühl- und Tiefkühlanlage: Diese Einheit ist sowohl für Normalkühlung als auch für Tiefkühlung geeignet.

Praktische Leitwerte für Raumtemperaturen & Raumvolumen

• Kühlraum-Anwendung: bis ca. 17,5 m³ bei etwa +2 °C
• Tiefkühlraum-Anwendung: bis ca. 9 m³ bei etwa −18 °C

Diese Werte sind Richtwerte und hängen von Isolierung, Umgebungstemperatur, Produktlast, Türöffnungen und Abkühlanforderungen ab.

Zusammenhang Verdampfungstemperatur / Raumtemperatur

Die technische Spezifikation gibt einen Verdampfungstemperaturbereich von −40 °C bis +5 °C an. In der Praxis liegt die Verdampfungstemperatur unter der Raumtemperatur. Für die anwendungstechnische Kommunikation bietet sich folgende Orientierung an:

• TeV ca. −5 °C bis −10 °C → typischer Einsatz für Kühlräume um 0 °C bis +5 °C
• TeV ca. −20 °C bis −25 °C → typischer Einsatz für Tiefkühlräume um −18 °C
• TeV unter −25 °C → relevant für Schock-/Tiefsttemperatur-Anwendungen

Technischer Überblick

Kälteleistung

Praxisnahe Werte aus der Spezifikation

Bei Umgebung 32 °C (Ta), laut technischer Angabe:

• Te = −7 °C, Tsuc = +18 °C, Ta = 32 °C: Kälteleistung ca. 2685 W (typisch für Normalkühlanwendungen)
• Te = −25 °C, Tsuc = +5 °C, Ta = 32 °C: Kälteleistung ca. 1350 W (typisch für Tiefkühlanwendungen)

Diese beiden Leistungswerte eignen sich besonders gut zur Einordnung in Kühl- und Tiefkühlanwendungen.

Hauptkomponenten und Regelungsfunktionen

Kältesystem

• Inverter-Kompressor
• Verflüssiger
• Verdampfer
• Elektronisches Expansionsventil
• Flüssigkeitseinspritzventil
• 4-Wege-Ventil
• Filtertrockner
• Schauglas
• Druckschutzkomponenten

Regelung und Schutz

Die Steuerungsarchitektur der Baureihe umfasst typischerweise:

• Kompressor-Frequenzregelung
• Regelung des elektronischen Expansionsventils
• Verflüssigerlüfterregelung
• Verdampferlüfterregelung
• Abtausteuerung
• Hoch- und Niederdruckschutz
• Abgastemperaturschutz
• Stromschutz
• Ausgabe von Fehlercodes

Abtauung

Die Serie unterstützt Heißgasabtauung in Kombination mit elektrischer Heizunterstützung (Details siehe BYGY-020-Spezifikation / Reglerhandbuch). Der Regler bietet unterschiedliche Abtaumodi (z.?B. elektrische, thermische oder Luft-/Windabtauung), wobei thermische Abtauung der Heißgasabtauung entspricht.

Installation

Die Einheit ist für die wandmontierte Installation durch das Kühlraumpaneel vorgesehen.

Installationsanforderungen

• Paneeldicke des Kühlraums sollte mindestens 75 mm betragen
• Spalt zwischen Einheit und Paneel ist mit Schaum-/Dämmmaterial zu füllen
• Ausreichender Freiraum um den Verflüssigerbereich ist sicherzustellen
• Montage und Ausschnitt im Paneel müssen der Herstellermontagezeichnung entsprechen

Einschränkung des Verwendungszwecks

Dieses Produkt ist vorgesehen für:

• Kleine gewerbliche Kühlräume
• Kühl- und Lagerräume für Frischware
• Tiefkühlräume
• Professionelle Kälteanwendungen

FAQ

Kann die Einheit sowohl für Kühl- als auch Tiefkühlräume eingesetzt werden?

Ja. Die Einheit ist für sowohl Kühl- als auch Tiefkühlräume geeignet. Als praxisnahe Orientierung gilt: bis 17,5 m³ bei +2 °C und bis 9 m³ bei −18 °C (je nach Auslegung und Rahmenbedingungen).

Welches Kältemittel wird verwendet?

Die Einheit verwendet das natürliche Kältemittel R290.

Handelt es sich um eine Inverter-Einheit?

Ja. Die Einheit nutzt eine drehzahlgeregelte Verdichtersteuerung (Inverter).

Enthält die Einheit einen integrierten Regler?

Ja. Die Einheit verfügt über ein integriertes Reglerkonzept mit Temperaturregelung, Abtauparametern, Alarm- und Diagnosefunktionen (Details siehe Reglerhandbuch).

Wie wird die Einheit installiert?

Die Einheit wird als wandmontierter Monoblock direkt durch das Kühlraumpaneel installiert. Die Paneeldicke muss mindestens 75 mm betragen, und der verbleibende Spalt ist mit Dämmmaterial auszufüllen.
