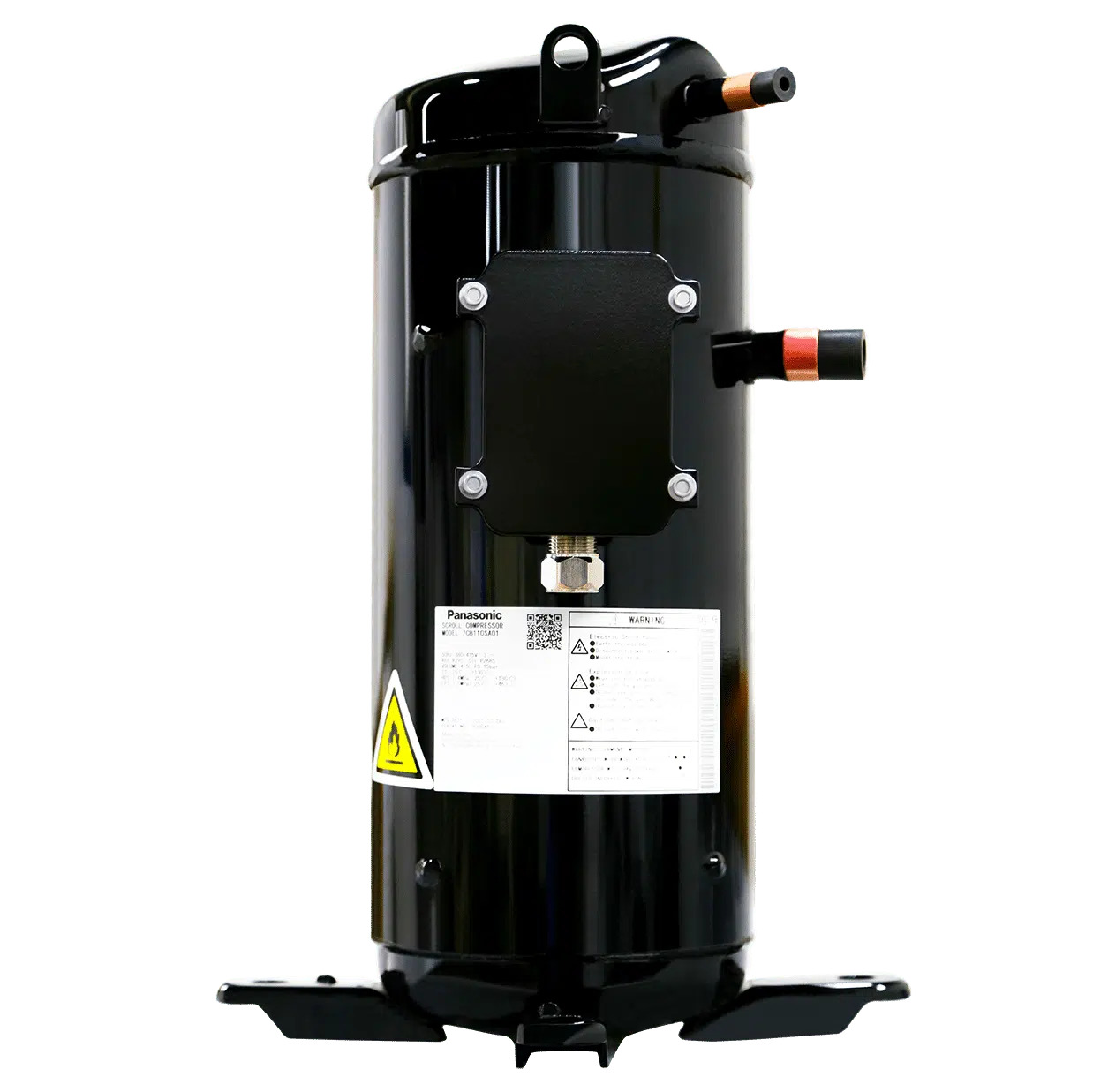

Verdichter Scroll BSonyo GCB100LA04, HBP, R454C, 380-415V/440-460/3Ph/ 50/60Hz

Hermetischer Scrollverdichter SonYo GCB100LA04, HBP, R454C, 6 HP

Der hermetische Scrollverdichter SonYo GCB100LA04 ist eine leistungsstarke Lösung für verschiedene HVAC- und Kälteanwendungen wie Klimageräte, Lüftungsgeräte, Kaltwassersätze, gewerbliche Kühlung und Wärmepumpen. Mit einer Kälteleistung von ca. 15.820 W und einer Motorleistung von 6 HP ist dieser Verdichter für anspruchsvolle Aufgaben im Normalkühlbereich (HBP) ausgelegt.

Das Aggregat ist für das umweltfreundliche Kältemittel R454C optimiert und zusätzlich für R455A freigegeben und erfüllt damit aktuelle Anforderungen an Effizienz und Nachhaltigkeit. Die Scroll-Technologie sorgt für einen ruhigen, effizienten Betrieb bei hoher Zuverlässigkeit. Mit einem COP von ca. 3,13 (bei Tev 7,2 °C / Tco 54,4 °C) bietet der Verdichter eine sehr gute Energieausnutzung und hilft, Betriebskosten zu senken.

Technische Daten

• Modell: SonYo GCB100LA04
• Verdichtertyp: Hermetischer Scrollverdichter, HBP
• Kälteleistung: ca. 15.820 W (bei Tev 7,2 °C / Tco 54,4 °C)
• Hubvolumen: 99,8 cm³
• Motorleistung: 6 HP
• Kältemittel: R454C (zusätzlich für R455A freigegeben)
• Technologie: Scroll
• Bauform: Vertikal
• Phasen: 3‑phasen
• Versorgungsspannung: 380–415/440–460 V, 3~ 50/60 Hz
• Motortyp: Dreiphasen-Induktionsmotor
• Motorkühlung: Natürlich
• COP: ca. 3,13
• Inverterbetrieb: Nein (Ein/Aus-Betrieb)
• Tandembetrieb: Ja (für Tandem-Anwendungen geeignet)
• Auslegungsdruck Niederdruckseite: 2,2 MPa
• Auslegungsdruck Hochdruckseite: 3,2 MPa
• Saugstutzen: 22 mm
• Druckstutzen: 13 mm
• Schalldruckpegel: ca. 62 dB(A)
• Öltyp: FV68S
• Erstölfüllung: 1.700 ml
• Nachfüllmenge: 1.600 ml
• Schutzart: IP67
• Zulassungen: PED II, CE-konform (keine UL-Zulassung)
• Auslegung Verdampfungstemperatur: 7,2 °C
• Auslegung Verflüssigungstemperatur: 54,4 °C

Konstruktion & Abmessungen

• Bauweise: Hermetischer Scrollverdichter in vertikaler Ausführung
• Gesamthöhe: ca. 470 mm
• Gehäusedurchmesser: ca. 176 mm
• Motorschutz: Interner Motorschutz integriert

Einsatzgebiete

• Klimageräte und Lüftungsgeräte (AHU)
• Kaltwassersätze (Chiller)
• Gewerbliche Kälteanlagen (Normalkühlung)
• Wärmepumpenanwendungen
• Industrielle und gewerbliche HVAC-Systeme

Merkmale & Vorteile

• Hocheffizienter hermetischer Scrollverdichter mit ca. 15,8 kW Kälteleistung und 6 HP Motorleistung
• Für das umweltfreundliche Kältemittel R454C ausgelegt, zusätzlich für R455A freigegeben
• Hoher COP (ca. 3,13) für niedrige Betriebskosten und verbesserte Energieeffizienz
• Kompakte vertikale Bauform (470 mm Höhe, 176 mm Durchmesser) für beengte Einbausituationen
• Dreiphasen-Induktionsmotor mit natürlicher Kühlung und internem Motorschutz für lange Lebensdauer
• Für 50/60 Hz geeignet, unterstützt statische (SG) und Tandem-Konfigurationen
• Niedriges Geräuschniveau (ca. 62 dB(A)) für geräuscharme Anwendung in gewerblichen Umgebungen
• Robuste Auslegung mit hohen Betriebsdrücken (ND 2,2 MPa / HD 3,2 MPa) für anspruchsvolle Einsatzbedingungen
• PED II und CE-zertifiziert für den Einsatz in Druckgeräten innerhalb der EU
• Optimiertes Ölmanagement mit FV68S-Öl und definierten Füllmengen für zuverlässige Schmierung und Wärmeabfuhr

Der hermetische Scrollverdichter SonYo GCB100LA04 kombiniert hohe Leistung, Energieeffizienz und kompakte Bauweise und ist damit eine hervorragende Wahl für moderne HVAC- und Kälteanlagen, die einen zuverlässigen Betrieb mit Kältemitteln mit niedrigem GWP erfordern.
