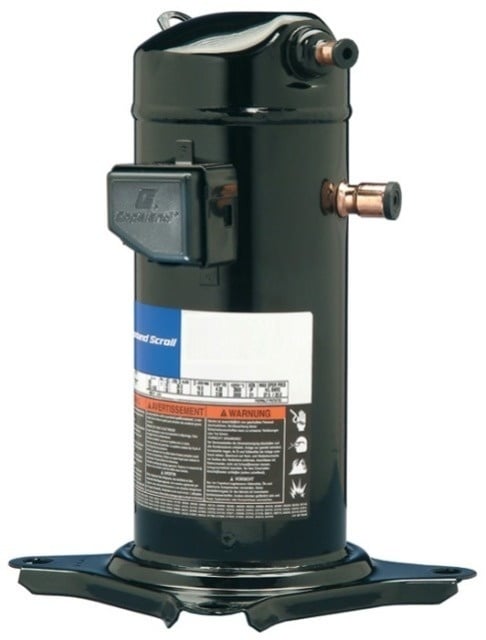

Copeland ZR72K*E-TF5-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C
Hochwertiger Copeland ZR72K*E-TF5-522 LO ScrollVerdichter für luftgekühlte Kaltwassersätze. Geringer TEWI-Wert, COP 3.2, ideal für Wärmepumpen, leise & vibrationsarm.
- R22 A1 GWP 1.810
- R134a A1 GWP 1.430
- R407C A1 GWP 1.774
Technische Daten
Leistung
- Hubvolumen
- 17,1 m³/h
- Kälteleistung i
- 14,75 kW
- Leistung bei Betriebsbedingungen i
- 5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-407C at 50 Hz
Kältemittel & Öl
- Kältemittel
- R22, R134a, R407C
- Öl
- vorgefüllt, POE
- Ölmenge
- 1,77 l
Einsatzbereich
- Anwendungsbereich i
- AC, HBP, MBP
Elektrik
- Spannung
- 200-220V, 200-230V
- Elektronik
- inkl.
- Max. Betriebsstrom
- 26 A
- Schutzart
- IP21
Anschlüsse
- Druckleitung
- 1/2" (12,7 mm)
- Saugleitung
- 7/8" (22,2 mm)
Maße & Gewicht
- Abmessungen (L × B × H)
- 24,6 × 24,6 × 45,1 cm
- Gewicht
- 38,6 kg
Allgemein
- Anzahl Phasen
- 3
- Bauart
- Hermetisch
- COP
- 3,19
- Frequenz
- 50-60 Hz
- Motorcode
- TF5
- Produktfamilie
- ZR
- Verdichtungsart
- Scroll
- dbA
- 75
- max. Betriebsüberdruck ND/HD [bar(g)]
- 20/29,5
Beschreibung
Copeland ZR72K*E-TF5-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C
Der Copeland ZR-Scrollverdichter ist für Komfort-, Prozess- und Präzisionskühlung mit den Kältemitteln R513A, R407C und R134a ausgelegt. Typische Anwendungen sind Kaltwassersätze, Dachklimageräte und Präzisionsklimageräte.
Copeland ZR-Scrollverdichter sind für Komfort-, Prozess- und Präzisionskühlung mit den Kältemitteln R513A, R407C und R134a ausgelegt Typische Anwendungen sind Kaltwassersätze, Dachklimageräte und Präzisionsklimageräte Durch den Einsatz mehrerer von Copeland zertifizierter Tandem- und Trio-Kombinationen lassen sich auch größere Leistungen (z. B. luftgekühlte Kaltwassersätze bis ca. 500 kW) mit hoher saisonaler Effizienz realisieren Für aktuelle Anforderungen an niedrige GWP-Werte stehen spezielle ZR-Modelle für R513A (GWP 631) zur Verfügung Die Baureihe deckt ca. 2 HP bis 30 HP (ZR24–ZR380 für R407C/R134a, ZR24KRE–ZR190KRE für R513A/R407C/R134a) ab und ermöglicht dank niedriger Überhitzung (ca. 5 K) eine gute Systemoptimierung und Kostensenkung axiale und radiale Nachgiebigkeit der Scrolls für hohe Zuverlässigkeit und Effizienz breites ZR-Programm für R407C, R134a und R513A niedriger TEWI (Total Equivalent Warming Impact) geringe Geräusch- und Vibrationswerte geringe Ölmitführung von Copeland zertifizierte Tandem- und Trio-Konfigurationen für hohe saisonale Effizienz Maximal zulässiger Betriebsüberdruck (PS): ZR24 bis ZR81: ND 21 bar(g) / HD 29 bar(g) Maximal zulässiger Betriebsüberdruck (PS): ZR108 bis ZR380: ND 20 bar(g) / HD 32 bar(g)Technische Details
- Abmessungen (Länge × Breite × Höhe) 24,6 × 24,6 × 45,1 cm
- Anwendungsbereich AC
- Anwendungsbereich HBP
- Anwendungsbereich MBP
- Anzahl Phasen 3
- Bauart Hermetisch
- COP 3,19
- dbA 75
- Druckleitung (Zoll) 1/2"
- Elektronik inkl
- Frequenz 50-60 Hz
- Gewicht 38,6
- Hubvolumen 17,1 m³/h
- Kälteleistung (kW) 14,75
- Kältemittel R134A
- Kältemittel R22
- Kältemittel R407C
- Leistung bei Betriebsbedingungen 5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-407C at 50 Hz
- Leistungsaufnahme [kW] 4,64
- Max. Betriebsstrom (A) 26
- max. Betriebsüberdruck ND/HD [bar(g)] 20/29,5
- Motorcode TF5
- Öl vorgefüllt
- Ölmenge (l) 1,77
- Öltyp POE
- Produktfamilie ZR
- Saugleitung (Zoll) 7/8"
- Schutzart IP21
- Verdichtungsart Scroll
- Versorgungsspannung 200-220V
- Versorgungsspannung 200-230V
Vorteile und Nutzen
- Hohe Zuverlässigkeit und Effizienz durch axiale und radiale Nachgiebigkeit der Scrolls
- Geringe Geräusch- und Vibrationswerte sorgen für einen leisen Betrieb
- Hohe saisonale Effizienz durch von Copeland zertifizierte Tandem- und Trio-Konfigurationen
- Optimale Systemanpassung dank niedriger Überhitzung und geringer Ölmitführung
Info:
- Öl: Verdichter ist werkseitig mit Öl vorgefüllt. Kältemittel ist nicht enthalten und muss durch einen Fachbetrieb befüllt werden.
- Elektronik: Die Elektronik ist im Lieferumfang enthalten.
Passendes Zubehör
Laut Artikelangaben passend zu diesem Verdichter. Bitte vor dem Einbau mit den Angaben des Verdichterherstellers abgleichen.
Ventile und Adapter
-
27,31 €*
-
Copeland Adaptersatz 8030303 Löt zu Rotalock für ZR48-72/ZF13-18/ZS30-45,ZP54+67 Art.-Nr. 73-8030303
Lieferbar
77,23 €*
Ölsumpfheizung
-
Copeland Ölsumpfheizung 8561105 240V/70W ZR22-81;ZB(D)/ZS15-45;ZF(D)6-18 Art.-Nr. 73-8561105
Lieferbar
83,18 €*
Montage und Schallschutz
-
46,35 €*
-
272,51 €*
Zu klein? Zu groß? Die Nachbarmodelle
|
Dieser Artikel
Copeland ZR72K*E-TF5-522 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C
1.535,10 €
|
Copeland ZR18K5E-PFJ-622 Scroll Verdichter Kompressor Klima/Wärmepumpe R407C 1.178,10 € 357,00 € günstiger | Copeland ZR81KCE-TFD-422 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 1.535,10 € gleicher Preis | Copeland ZR61KCE-TFD-950 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 2.606,10 € 1.071,00 € teurer | Copeland ZR108KCE-TFD-455 Scroll Verdichter Kompressor Klima/Wärmepumpe R134A/R407C 2.606,10 € 1.071,00 € teurer |
|---|---|---|---|---|---|
| Lieferbarkeit | Lieferbar | Lieferbar | Lieferbar | Lieferbar | Lieferbar |
| Kältemittel | R22, R134A, R407C | R407C, R22 (vor dem Kauf prüfen) | R407C, R22, R134A | R407C, R22, R134A | R407C, R22, R134a |
| Versorgungsspannung | 200-220V, 200-230V | 220-240V, 265V (vor dem Kauf prüfen) | 460V, 380-420V (vor dem Kauf prüfen) | 460V, 380-420V (vor dem Kauf prüfen) | 460V, 380-420V (vor dem Kauf prüfen) |
| Abmessungen ( Länge × Breite × Höhe ) | 24,6 × 24,6 × 45,1 cm | 24,6 × 24,6 × 38,7 cm | 24,6 × 24,6 × 45,6 cm | 24,6 × 24,6 × 45,1 cm | 26,4 × 28,5 × 53,3 cm |
| Anzahl Phasen | 3 | 1 | 3 | 3 | 3 |
| COP | 3,19 | 2,9 (schlechter) | 3,17 (schlechter) | 3,09 (schlechter) | — |
| Druckleitung (Zoll) | 1/2" | 1/2" | 3/4" | 1/2" | 7/8" |
| Gewicht | 38,6 | 22,4 | 39 | 39 | 59,9 |
| Hubvolumen | 17,1 m³/h | 4,39 m³/h | 18,8 m³/h | 14,3 m³/h | 24,9 m³/h |
| zum Artikel | zum Artikel | zum Artikel | zum Artikel |
Bei allen gleich: Anwendungsbereich: AC, HBP, MBPBauart: HermetischElektronik: inkl.Frequenz: 50-60 HzLeistung bei Betriebsbedingungen: 5°C evap, temp,; 50°C cond, temp,; 10 K suction superheat; 0 K subcooling for R-407C at 50 HzProduktfamilie: ZRVerdichtungsart: ScrollÖl: vorgefülltÖltyp: POE
