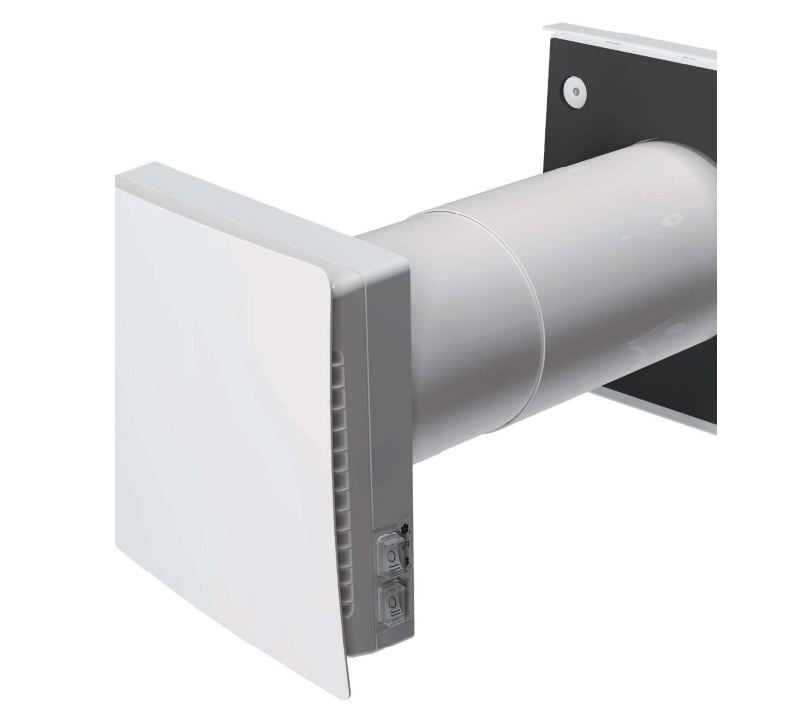

Lüftungsanlage KWL TwinFresh RB-50 mit Steuerung, max. Förderleistung 50 m3/h

66-TFComfoRB-50
Produktinformationen "Lüftungsanlage KWL TwinFresh RB-50 mit Steuerung, max. Förderleistung 50 m3/h"

Lüftungsanlage (kontrollierte Wohnraumlüftung) TwinFresh RB-50:

Geschwindigkeit 1 2 3
Spannung, V / 50-60 Hz 1~ 100-230
Leistungsaufnahme, W 4,5 5 7
Stromaufnahme, A 24 26 39
Förderleistung, m3 /h (CFM) 21(12) 32(19) 50(29)
Schalldruckpegel @ 1 m, dBA* (Sones) 22(0,4) 29(0,7) 32(1,0)
Schalldruckpegel @ 3 m, dBA* (Sones) 13(0,2) 20(0,4) 23(0,5)
Dämmung des Außen-Schalldruckpegels, dBA** 40
Max. Fördermitteltemperatur,?? (? F) von -20 (-4) bis +50 (122)
Wirkungsgrad der Wärmerückgewinnung, %*** 88 83 75
Schutzart IP24

Effiziente, zuverlässige und energiesparende Lüftungsanlagen TwinFresh Comfo rund um die Uhr:
  • Frische Luftzufuhr
  • Abfuhr der Abluft aus dem Raum
  • Luftreinigung von Staub und Insekten
  • Verhinderung der hohen Luftfeuchtigkeit und Schimmelbildung
  • Schutz gegen Strassenlärm
  • Wärmerückgewinnung und Feuchtigkeitsausgleich im Raum
  • Reduzierung der Heizungs- und Klimatisierungskosten
  • Geringer Energiebedarf
BETRIEBSLOGIK DER TWINFRESH LÜFTUNGSANLAGEN TwinFresh-Comfo-RB-50-operating-logic-368-de.png
  • Die Regeneration der Energie erfolgt durch den reversierenden Betrieb des Ventilators, der aus zwei Zyklen besteht:
  • ZYKLUS I. Die warme und verbrauchte Abluft wird dem Raum entzogen, läuft über den Keramik-Wärmetauscher. Dabei übergibt diese bis zu 88 % der Wärmeenergie. In 70 Sekunden wird der Wärmetauscher erwärmt und die Lüftungsanlage wechselt automatisch in den Zuluftbetrieb.
  • ZYKLUS II. Die frische Außenluft strömt über den Keramik-Wärmetauscher und entnimmt aus diesem die gespeicherte Wärme, bis die Raumtemperatur erreicht wird. In 70 Sekunden wird der Wärmetauscher abgekühlt und die Lüftungsanlage wechselt wieder in den Abluftbetrieb. Der Zyklus startet erneut.
  • Die Umschaltung in den Zu- und Abluftbetrieb findet alle 70 Sekunden statt.
STEUERUNG UND BETRIEBSARTEN DER TWINFRESH COMFO
  • Für Gebrauchskomfort und einfache Bedienung sind TwinFresh Comfo-Lüftungsanlagen mit einer Fernbedienung ausgestattet.
  • Wenn mehrere Lüftungsanlagen zu einem einzigen Netz der Lüftungsanlagen verbunden werden, empfängt das Signal von der Fernbedienung nur die erste Lüftungsanlage.
  • Die manuell betätigten Betriebsschalter für Basisbetriebsarten auf dem Gehäuse der Modelle TwinFresh Comfo machen die Betriebssteuerung der Anlagen noch mehr komfortabel und praktisch.

EIN BEISPIEL DES LÜFTUNGSSYSTEMS AUF BASIS VON TWINFRESH
  • Für ein Lüftungssystem auf Basis von TwinFresh montieren Sie eine Lüftungsanlage in jedem Raum.
  • Montieren Sie zwei oder mehr Lüftungsanlage in größeren Räumlichkeiten.
  • Zur kontrollierten Wohnraumlüftung empfehlen wir die Lüftungsanlagen paarweise zu montieren.
  • Stellen Sie einige Lüftungsanlage in den Zuluftbetrieb und andere Lüftungsanlage in den Abluftbetrieb ein.
  • Die TwinFresh Lüftungsanlagen können individuell verwendet werden.
  • Falls jede Lüftungsanlage separat betrieben wird, kann die Betriebsart jeder einzelnen Lüftungsanlage individuell eingestellt werden.
  • Die Luft strömt zwischen Räumen durch Türöffnungen und den Flur und dadurch entsteht die Luftzirkulation im Haus.
  • Dank des Lüftungssystems mit Energierückgewinnung auf Basis der TwinFreshLüftungsanlage werden die Betriebskosten für Heizung und Klimatisierung wesentlich reduziert.
  • Zur Erschaffung einer hocheffizienten Belüftung in Ihrem Haus empfehlen wir Ihnen auch den intelligenten VENTS iFan Ventilatoren in der Küche oder im Bad zu montieren. Dann wird die Abluft automatisch nach der Betätigung des Feuchtigkeits- oder Bewegungssensors entzogen.


Ein Beispiel des Lüftungssystems auf Basis von TwinFresh Comfo RB-50

TWINFRESH AUFBAU
  • Ventilatoreinheit
  • Die Lüftungsanlagen TwinFresh Comfo sind mit automatischen Verschlussklappen ausgestattet.

Der Ventilator läuft nicht (Verschlussklappen sind GESPERRT)

Der Ventilator läuft (Verschlussklappen sind GEÖFFNET)

  • Die Modelle TwinFresh Comfo RB1-50 sind mit einer dekorativen Abdeckung ausgestattet, welche mit einer Isolierungsschicht für extra Schalldämmung von innen ausgekleidet ist.



  • Elektrische Anschlussplatte
  • Die Modelle TwinFresh Comfo enthalten eine elektrische Anschlussplatte, welche die Wartung der Ventilatoren, Filter und des Wärmetauschers erleichtert.
  • Die Ventilatoreinheit wird an der elektrische Anschlussplatte mit Magneten und besonderen Stecker fixiert.
  • Der Innenteil der Lüftungsanlage ist nach Abnehmen der Ventilatoreinheit erreichbar, dabei sind keine Spezialwerkzeuge erforderlich.



  • Teleskoprohr
  • Die runden Lüftungsrohre sind aus PVC-Kunststoff gefertigt.
  • Die Teleskoplänge ist je nach der Wandstärke einstellbar, was die Montage schnell und einfach macht.
  • Keramik-Wärmetauscher


  • Der hocheffizienter Keramik-Wärmetauscher sichert die Rückgewinnung der Wärmeenergie aus der Abluft zur Erwärmung der Zuluft, mit der Effizienz der Wärmerückgewinnung bis zu 88 %.
  • Der einzigartige regenerative Wärmetauscher hat eine zellulare Struktur mit einer größeren Oberfläche und einem hohen Wirkungsgrad.
  • Der Wärmetauscher zeichnet sich durch seine hervorragenden Eigenschaften für die Wärmeübertragung und die gute Wärmetauscherkapazität aus.
  • Der  Keramik-Wärmetauscher hat eine besondere antibakterielle Behandlung zur Verhinderung der Bakterienvermehrung.
  • Die antibakteriellen Eigenschaften der Beschichtung sind für 10 Jahre ausgelegt.
  • Der Keramik-Wärmetauscher ist innen mit einem wärmeisolierten Material ausgekleidet.



  • Reversierender DC Ventilator
  • Ein reversierender Axialventilator mit DC Motor und mit der Spannung von 12 V dient zur Be- und Entlüftung.
  • Dank der DC Technologie zeichnet sich der Ventilator mit niedrigem Energiebedarf aus.
  • Der Motor des Ventilators ist mit einem integriertem Überhitzungsschutz und Kugellagern für eine lange Lebensdauer bestückt.



  • Außenhaube
  • Dank des Sonderaufbaus der Außenhaube werden der Abluftstrom und das Kondensat, welches sich im Inneren der Außenhaube bildet, aus der Gebäudewand abgeführt.
  • Außerdem, verhindert die Außenhaube direktes Eindringen von Wasser und Fremdkörper in die Lüftungsanlage.
  • Das Innenteil der Außenhaube ist mit einer Isolierungsschicht ausgekleidet zur Schalldämmung und Verhinderung von Kondensatbildung in der Außenhaube.
  • Die EH 150 Außenhaube ist aus polymerbeschichtetem Aluminium gefertigt.
  • Die Außenhaube EH-2 150 ist aus polymerbeschichtetem Edelstahl gefertigt.
  • Dank der Labyrinthstruktur der Außenhaube  wechselt der Luftstrom seine Richtung mehrmals und damit wird die Lüf-tungsanlage gegen Windeindringung in die Luftleitung geschützt.



  • Luftfilter
  • Die Zu- und Abluftströme werden durch zwei eingebauten Luftfilter mit der gesamten Filterklasse G3 gereinigt.
  • Die Filter reinigen die Zuluft vor Staub und Insekten und verhindern eine Verschmutzung der Lüftungsanlage.
  • Die Filter haben eine antibakterielle Beschichtung.
  • Die Filterreinigung erfolgt mit einem Staubsauger oder mit Wasserspülung, dabei wird die antibakterielle Lösung nicht entfernt.
  • F8 Filter (optional).
MONTAGEBEISPIEL

Montage in eine Standard-Wandstärke mit dem Einsatz der EH Außenhaube

Montage in eine dünne Wandstärke mit  dem Einsatz der EH-2 Außenhaube

Eckmontage mit dem Einsatz von dem Montagesatz NP 60x204-0021

Daten und Abbildungen ohne Gewähr
