Bördelgerät für Klimaanlagen
Bördelverbindungen sind an Splitanlagen die häufigste Leckstelle. Ob sie dicht bleiben, hängt am Werkzeug und an sauberer Arbeit beim Ansetzen. Auf dieser Seite finden Sie die Auswahlkriterien, die passenden Größen und die Arbeitsschritte.
3 Geräte im Vergleich
Alle Bördelgeräte im Sortiment (53 Artikel)
Worauf es bei der Auswahl ankommt

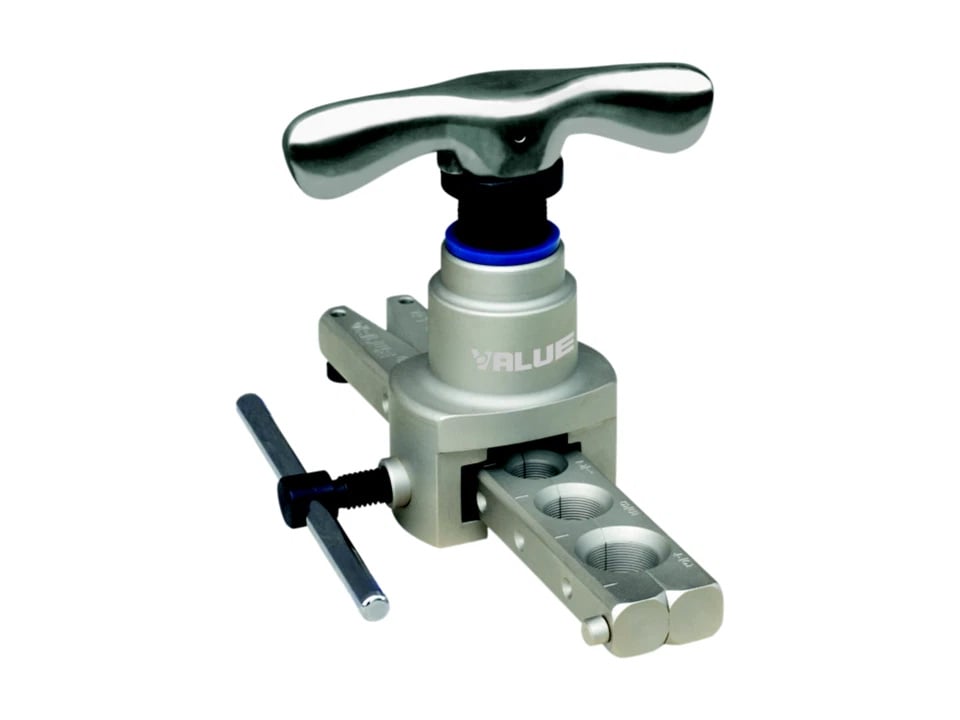

- Exzenterkonus statt starrem Kegel Der Exzenter walzt den Bördel, statt ihn zu drücken. Das Ergebnis ist eine glatte, kaltverfestigte Dichtfläche ohne Riefen, also genau die Oberfläche, an der später die Überwurfmutter dichtet.

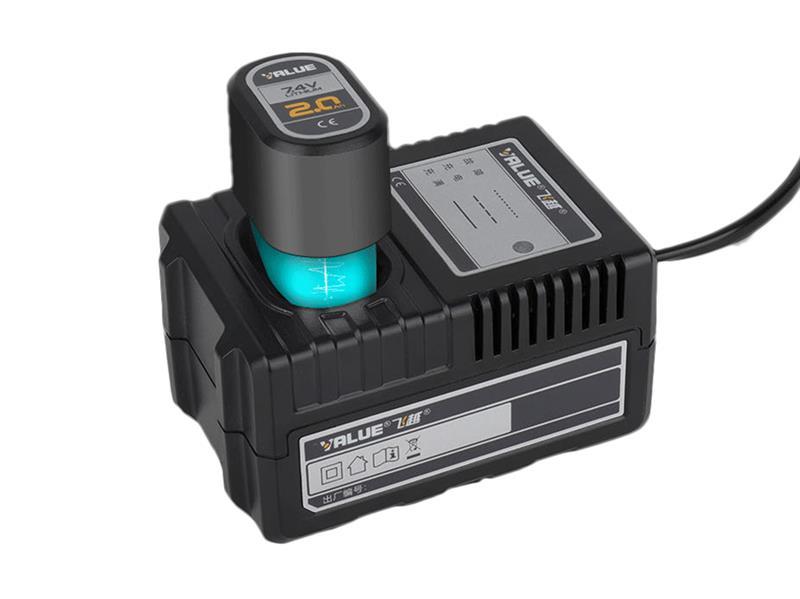

- Elektro- oder Akku-Bördelgerät bei Serienarbeit Wer mehrere Anlagen pro Woche montiert, spart mit einem Akku-Bördelwerkzeug nicht nur Zeit, sondern bekommt vor allem reproduzierbare Bördel: gleiche Kraft, gleiche Bördelhöhe, unabhängig von Tagesform und Zugänglichkeit. Bei Über-Kopf-Arbeit ist das der eigentliche Gewinn.
- Passende Größen, zöllig und metrisch Klimaleitungen laufen zöllig (1/4", 3/8", 1/2", 5/8", 3/4"), Kälteanwendungen oft metrisch (6, 10, 12, 16, 18 mm). Prüfen Sie vor dem Kauf, welche Größen der Satz wirklich abdeckt, und achten Sie dabei besonders auf die großen Durchmesser.

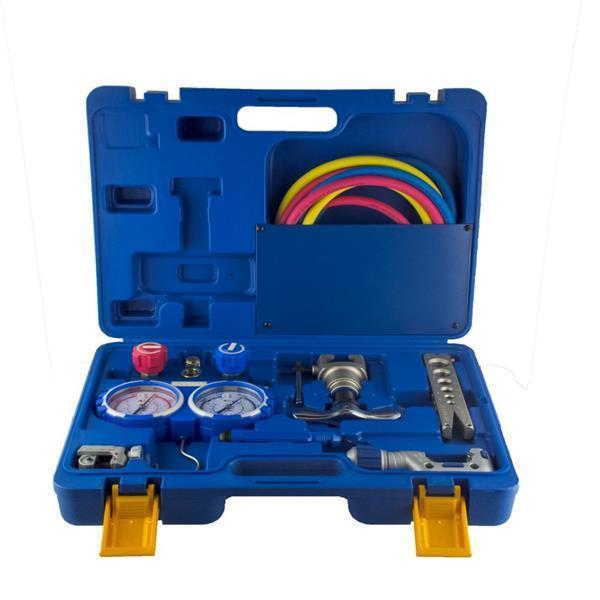

- Integrierter Rohrschneider und Entgrater Ein Bördel ist nur so gut wie der Schnitt davor. Rechtwinklig abgelängt, sauber entgratet, keine Späne im Rohr: Sets mit Schneider und Entgrater haben alles Nötige beisammen.
- Ratschenantrieb In der Zwangslage vor einem Innengerät entscheidet der Antrieb darüber, ob der Bördel gleichmäßig wird. Eine Ratsche lässt sich auch dann kontrolliert bedienen, wenn für eine volle Umdrehung kein Platz ist.
Was das Kältemittel ändert
Welche Größe wofür?
| Zoll | Metrisch | Typische Verwendung |
|---|---|---|
| 1/4" | 6,35 mm | Flüssigkeitsleitung, kleine Splitgeräte |
| 3/8" | 9,52 mm | Saugleitung kleiner Geräte, Flüssigkeitsleitung größerer |
| 1/2" | 12,70 mm | Saugleitung im mittleren Leistungsbereich |
| 5/8" | 15,88 mm | Saugleitung größerer Splitgeräte |
| 3/4" | 19,05 mm | große Anlagen und Multisplit-Sammelleitungen |
Typische Zuordnung bei Splitanlagen. Verbindlich ist immer die Montageanleitung der Anlage. Hersteller weichen ab, besonders bei Multisplit.
Richtig bördeln: die Reihenfolge der Arbeitsschritte
- Rohr rechtwinklig ablängen. Ein schräger Schnitt lässt sich später nicht mehr korrigieren.
- Innen entgraten, Rohr dabei nach unten halten, sonst fallen die Späne in die Leitung und landen im Verdichter.
- Überwurfmutter aufschieben, und zwar vor dem Bördeln. Wird sie vergessen, muss der fertige Bördel wieder ab.
- Rohr in der passenden Bohrung spannen, Überstand nach Herstellerangabe einstellen.
- Bördeln, bis der Exzenter sauber durchgelaufen ist, nicht länger und nicht kürzer.
- Sichtprüfung: gleichmäßig runde Dichtfläche, kein Riss am Rand, keine Riefen, keine Verfärbung. Im Zweifel abschneiden und neu bördeln; das kostet zwei Minuten.
- Verschrauben mit dem Drehmomentschlüssel, nicht nach Gefühl. Die Werte stehen in der Anleitung der Anlage.
Häufige Fragen
Bördeln oder pressen: was ist besser?
Bördeln ist an Splitanlagen der Normalfall, weil die Geräte werkseitig Bördelanschlüsse haben. Pressen spielt seine Stärken bei längeren Leitungsführungen und bei Monteuren aus, die viele gleichartige Verbindungen herstellen: reproduzierbar, schnell, ohne Flamme. Entscheidend ist, was die Montageanleitung der Anlage zulässt.
Warum reißt mein Bördel ein?
Fast immer eine von drei Ursachen: Das Rohr wurde nicht sauber entgratet, der Überstand war zu groß, oder das Material war durch mehrfaches Nachbördeln bereits verfestigt. Auch zu hartes Rohr — etwa ein Rest vom Baumarktring statt weichgeglühtem Kälterohr — führt zu Rissen.
Mit welchem Drehmoment ziehe ich die Überwurfmutter an?
Nach Angabe des Anlagenherstellers, und zwar mit dem Drehmomentschlüssel. Größere Muttern brauchen deutlich mehr Moment als kleinere; nach Gefühl liegt man in beide Richtungen daneben. Zu fest reißt den Bördel, zu lose lässt ihn über Monate langsam undicht werden.
Brauche ich für R32 ein anderes Bördelgerät?
Nein, das Werkzeug ist dasselbe. Was sich ändert, ist die Sorgfaltspflicht: Bei A2L-Kältemitteln wiegt eine undichte Verbindung schwerer, deshalb gehören saubere Bördel und eine dokumentierte Dichtheitsprüfung zusammen.
Lohnt sich ein elektrisches Bördelgerät?
Ab etwa einer Anlage pro Woche fast immer, vor allem wegen der gleichmäßigen Ergebnisse. Das Gerät bördelt über Kopf und in der Ecke genauso wie auf der Werkbank, und genau dort entstehen sonst die schlechten Verbindungen.
